Оборудование для производства крафт пакетов с демонстрационным окном, просечными ручками

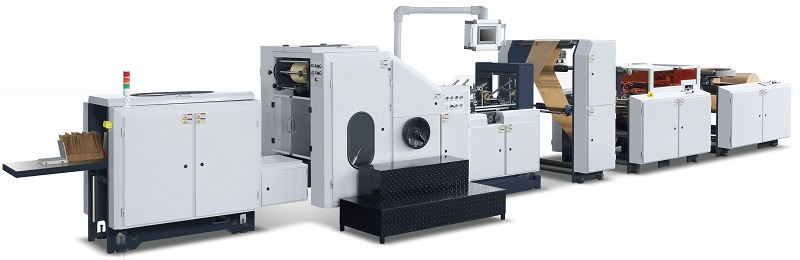

Prima 180 W



Пакет с окном, просечной ручкой

Автоматические пакетоделательные машины Prima-180, Prima-290 Prima-460 и Prima-600   опционально могут быть оснащены секциями изготовления демонстрационного окна, либо просечных ручек. Допускается установка одновременно как секции формирования окна «W», так и секции высечки ручек «H». При этом, машина может изготавливать либо пакет с просечной ручкой, либо пакет с демонстрационным окном.

Вклейка пленки, либо бумаги производится посредством термоклея, либо холодного клея.  Для заклейки окна используется полипропиленовая пленка OPP. Для усиления ручек возможна подклейка как пленки, так и бумаги.  Опционально машины могут быть укомплектованы секциями флексопечати. При этом необходимо обращать внимание на тот факт, что опциональная перегрузка оборудования ведет к усложнению его обслуживания, увеличения времени перехода с заказа на заказ, возможному увеличению расхода материалов при отладке.

Конструктивные особенности секции формирования окна / ручек:

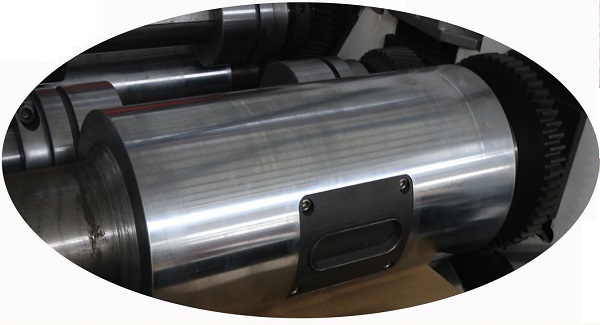

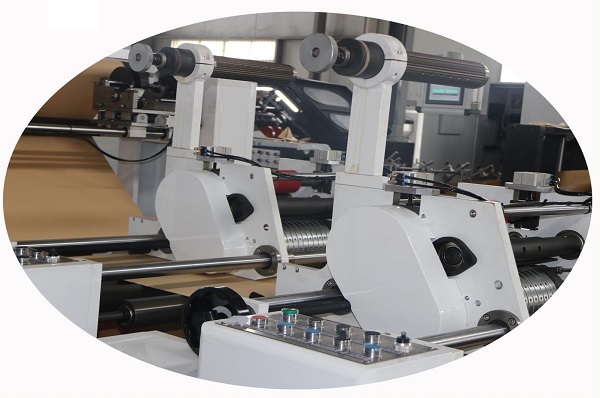

Штанцформа высечки ручек, окна Устройство нанесения клея Подклейка бумаги, пленки

  • Высечка окна, либо ручки производится посредством ротационного механизма высечки с заменяемой оснасткой. Возможна замена оснастки с целью изменения конфигурации и размеров высекаемой ручки, либо окна.  Привод ротационного барабана осуществляется за счет независимого сервопривода.
  • Секция высечки укомплектовывается узлом нанесения холодного клея. Возможна также комплектация с горячей клеевой системой Robatech.

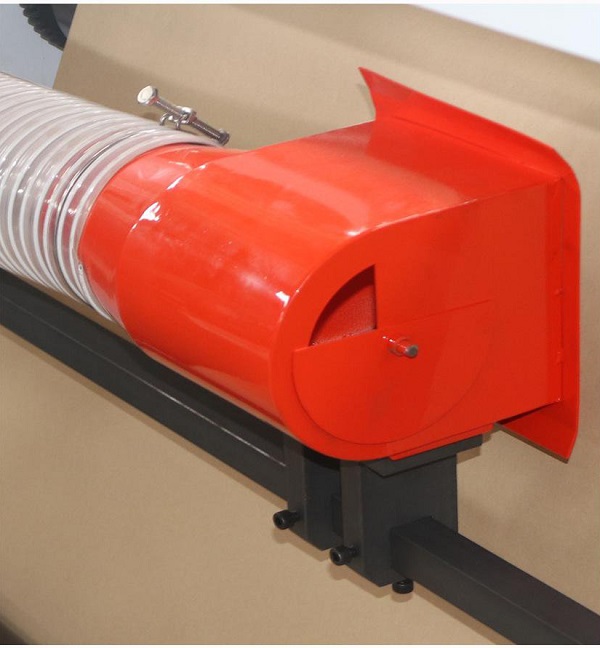

Эвакуация отходов  Вакуумная помпа

  • Отходы высечки удаляются воздушным потоком. Комплектация оборудования включает вакуумный насос удаления отходов.

Основные технические параметры:

  Модель пакетоделательной машины Prima-180W Prima-290W Prima- 460W
  Ширина роля, мм  ≤600  320 ÷ 930 600 ÷1300
  Ширина пакета, мм 80÷180 80÷280 220 ÷450
  Длина пакета, мм 190÷370 225÷470 225 ÷470
  Ширина дна пакета, мм 50÷100 60÷180 60 ÷ 180
  Плотность бумаги, г/м² 50÷120 50÷160 60÷ 160
  Макс. диаметр бобины, мм 1200 1500 1500
  Посадочный диаметр бобины, мм 76 76 76
  Максимальная раб. скорость, шт/мин 200 180 150
  Размер высекаемого окна, мм 80 х 150
  Диаметр бобины с пленкой, мм ≤600 ≤600 ≤600
  Плотность пленки, г/м2 0.015÷0.05 0.015÷0.05 0.015÷0.05
  Потребляемая мощность, кВт 18 20 20
  Масса, кг 6500 9000 11000
  Габариты, м 11 х 1.7 х 2.1 12 х 2.0 х 2.1 12 х 2.5 х2.1

 Примечание:

точные технические параметры предоставляются по факту согласования комплектации оборудования.

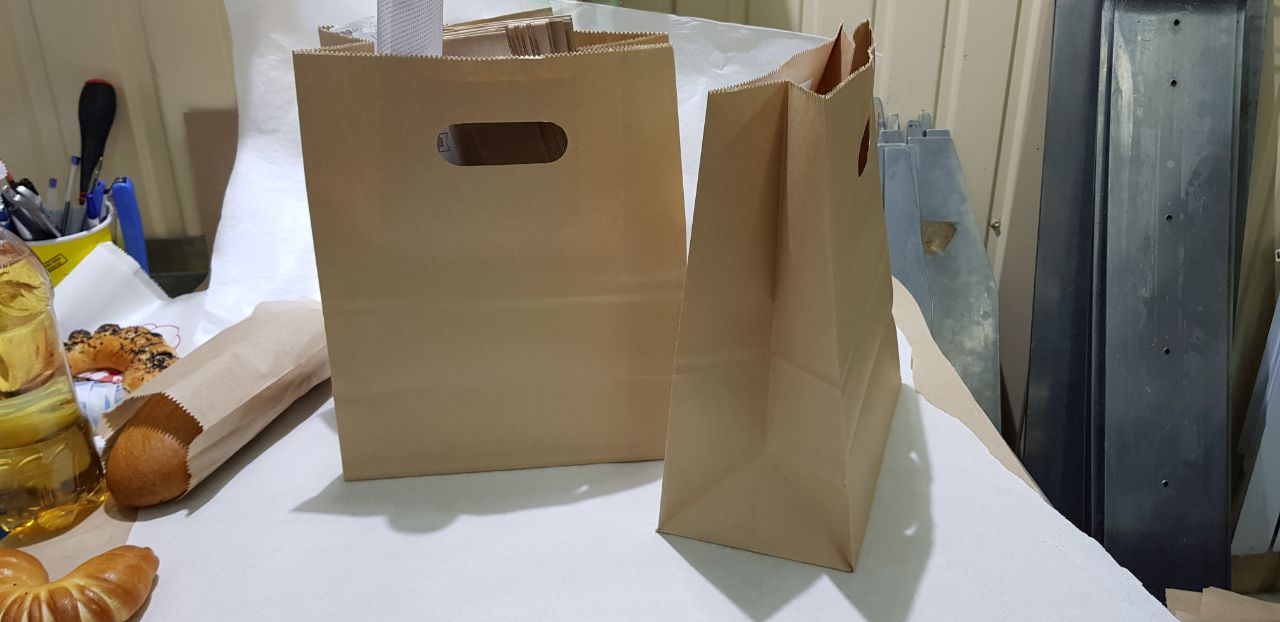

Вид пакетов с высечкой:

Крафт пакет с клип-лентой 2 пакет 4

Видео изготовления бумажных пакетов с демонстрационным окном:

Изготовление бумажных пакетов с просечными ручками:
