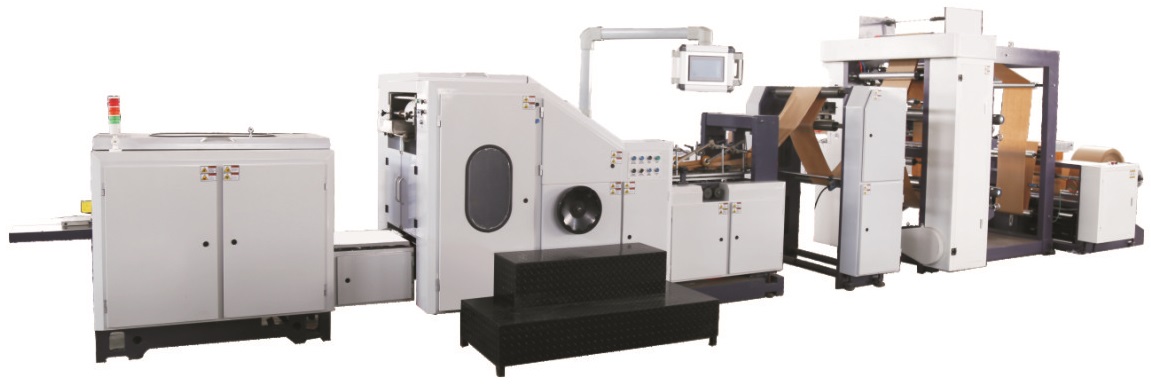

Автоматическая пакетоделательная машина среднего формата PRIMA 290

prima-180_2c-1

Пакетоделательная машина  Prima-290 ориентирована на производство бумажных пакетов с прямоугольным дном   из бумаги плотностью до 160 г/м2, в т.ч. ламинированной бумаги, бумаги с предварительно нанесенной печатью. Ширина пакета может варьироваться в пределах 100-280 мм.

Машина автоматически выполняет такие технологические операции, как подача бумажного полотна с размотки,  контроль натяжения и положения кромки, проклейка и формирование рукава пакета, формирование и проклейка дна пакета, подсчет и укладка готовой продукции.  Машина оснащается  сервоприводом, гарантирующими высокую точность работы. Система управления на базе программируемого контролера с возможностью ввода и контроля параметров с ЖК монитора  (регулировка длины реза заготовки пакета, регулировка скорости, контроль основных узлов работы оборудования).

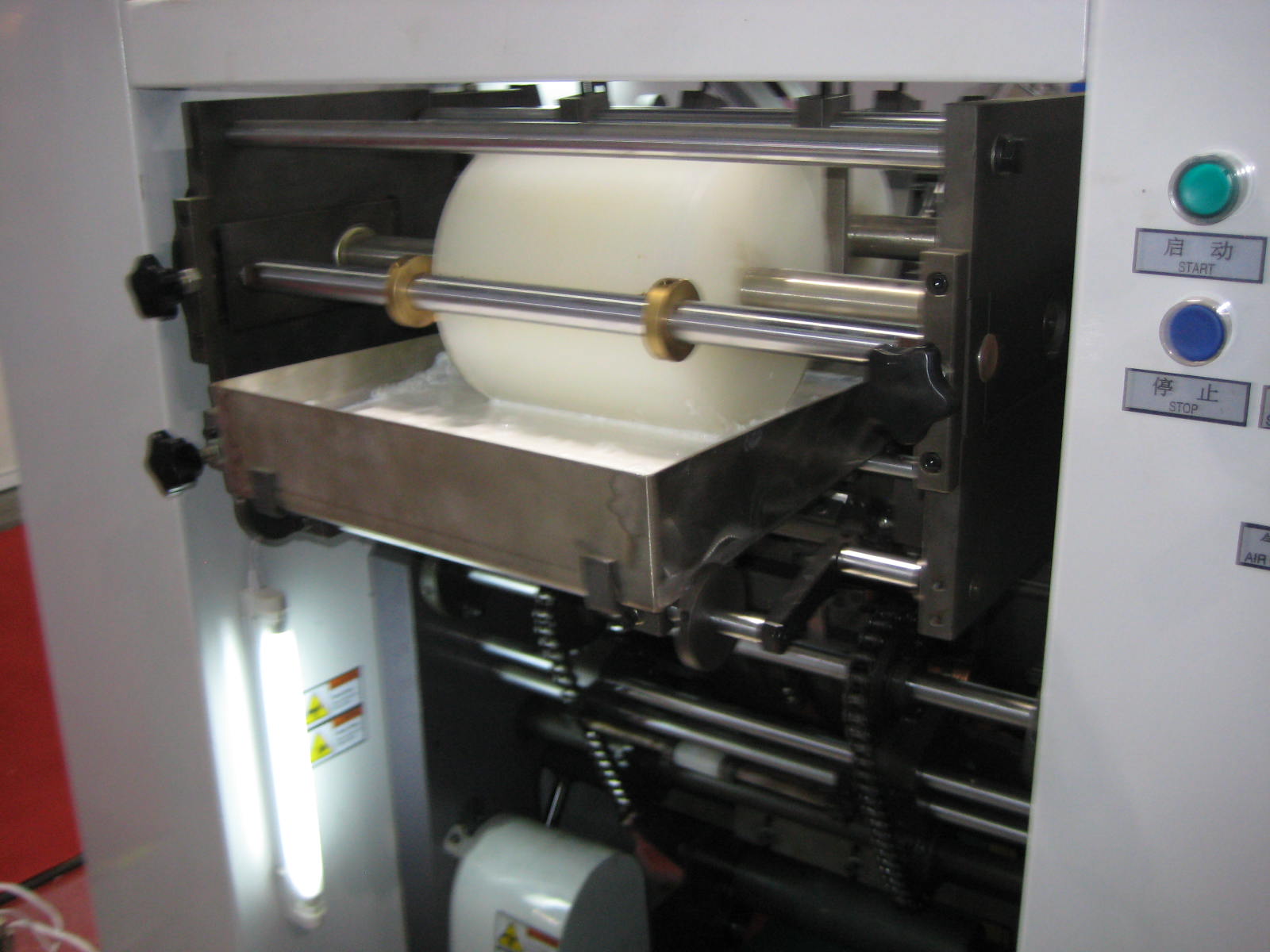

Машина оснащена клеевой системой Prona (Тайвань) с напольным расположением клеевого бака. А также автоматическим пистолетом для нанесения клея на продольный шов трубы пакета.
Клеевая система Prona

В отличии от формата 180, машины с форматом 290, 460 и 600 мм имеют механизм регулировки ширины шаблонной доски (направляющую формирования трубы пакета), что позволяет производить переход от одного типоразмера пакета на другой без замены данного шаблона.

Машина опционально может быть укомплектована дополнительным раскатом для производства двухслойных бумажных пакетов, секцией просечки ручек, высечки демонстрационного окна с подклейкой пленки, встроенной флексографической печатной секцией на 2 / 4 /6 цветов.

Технологические этапы  изготовления бумажного пакета

Схема последовательности изгот пакетов-1



Технические параметры пакетоделательной машины

  Модель ПДМ Prima 290
  Ширина лицевой части пакета W, мм 100-280
  Ширина дна пакета H, мм 60-160
  Длина пакета L, мм 225-470
  Ширина бумажного полотна, мм 320-930
  Диаметр бобины на размотке, мм ≤ 1500
  Посадочный диаметр, мм 76
  Тип крепления бобины Осевой (пневмофиксация)
  Производительность, шт./мин 180
  Плотность бумаги, г/м2 60-160
  Энергопотребление, кВт 13
  Вес, кг 6500
  Габариты, мм 8600 х 2200 х 1800

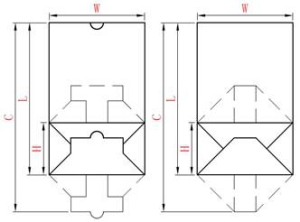

Чертеж пакета с плоским дном

Особенности конструкции

  • Сенсорная панель  управления с отображением всех основных параметров, позволяет централизовано управлять работой машины.
  • В базовой комплектации оснащение главным приводом и электроникой Innovance, опционально Siemens и Mitsubishi.
  • Фотоэлектрическая система слежения по меткам компании  SICK, Германия, для обеспечения позиционирования  полотна по заранее нанесенным меткам при печати. Позволит сократить время настройки машины при смене бумажного полотна.
  • Машина оснащена встроенным раскатом для подачи бумажного полотна, оснащенным гидравлическим лифтом бобин; порошковые тормоза для  остановки раската и обеспечения автоматического постоянного натяжения бумажного полотна; EPC система выравнивания полотна итальянской фирмы SELECTRA;  система аварийного оповещения при обрыве полотна, либо его окончании.
  • Регулируемая по ширине шаблонная доска, отвечающая за ширину пакета.
  • Автоматическая система клеенанесения продольного шва трубы пакета с регулировкой расхода клея от в зависимости от скоростного режима (по сравнению с роликовой системой, позволяет более ровно и экономично наносить клей).
  • Ротационный режущий механизм с зубчатыми, или плоскими ножами; длина реза  может быть скорректирована посредством фотоэлектрической системы SICK;  барабан формирования многослойного дна пакета, центральные захваты,  промежуточные захваты и захваты барабана легко настраиваются под требуемый вид продукции;  автоматическое отключение системы проклейки дна для избежания излишнего расхода клея и загрязнения барабана.
  • Электронная система склейки продольного шва пакета
  • Ременной выводной конвейер оснащен механизмом подсчета и укладки готовой продукции; пакеты складируются в специальном буфере, что очень удобно для оператора.

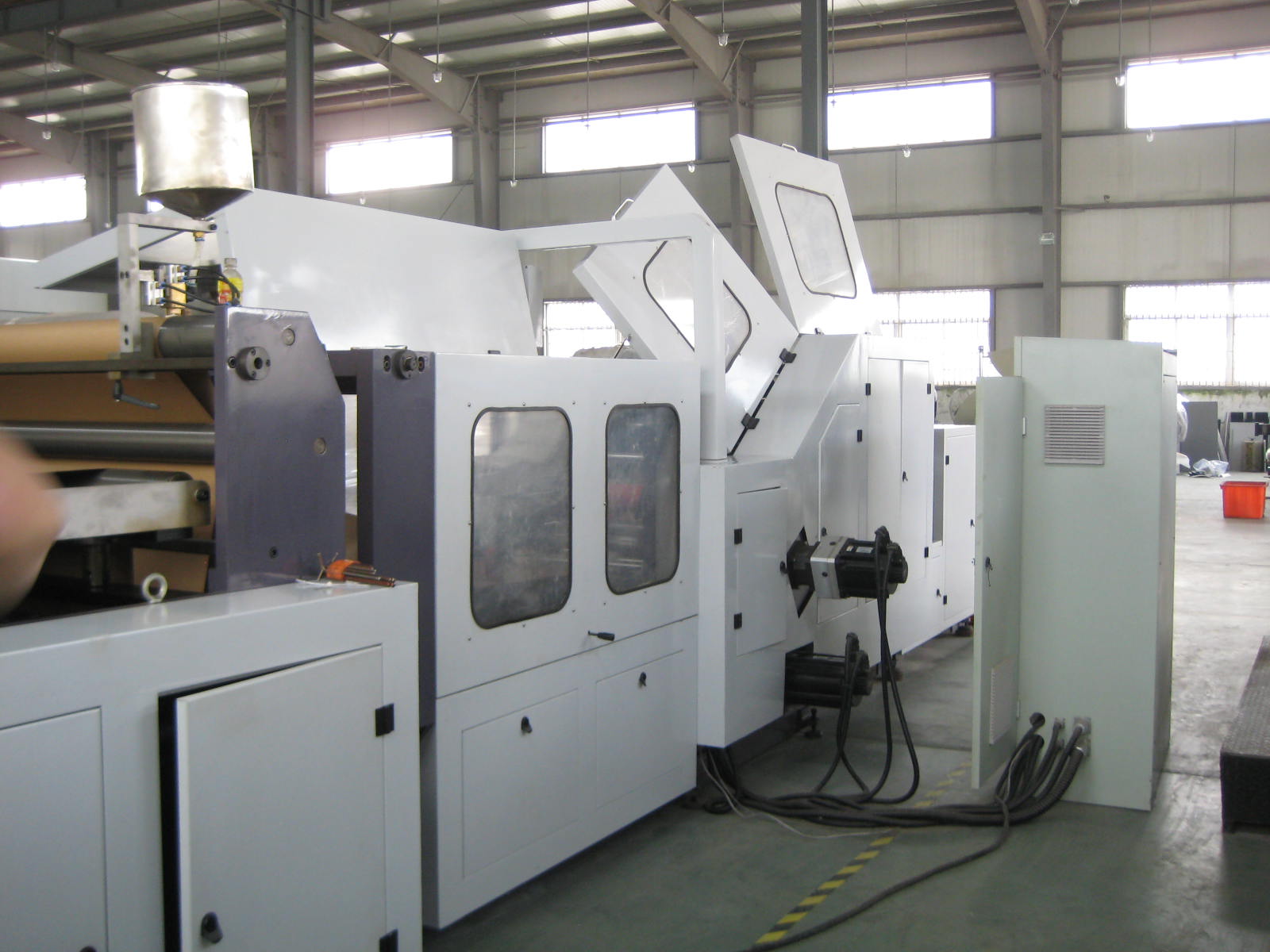

Фотографии оборудования при тестировании перед отгрузкой

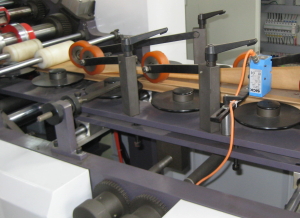

Раскат Новая клеевая IMG_3981

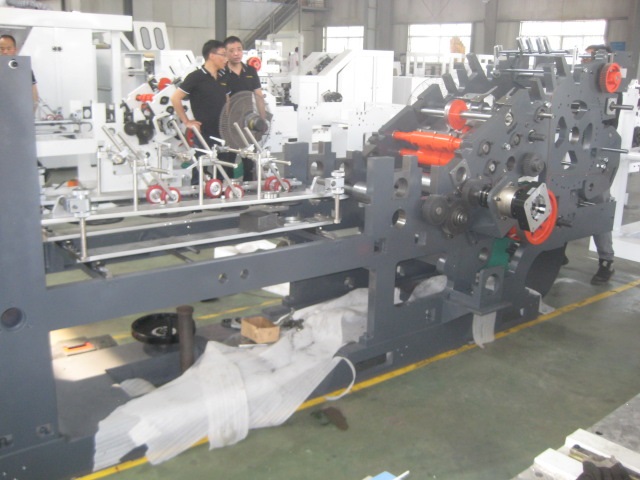

IMG_4326 Клеевая Хуньин-мини Рама ПДМ

Виды изготавливаемых бумажных пакетов

Бу пакет 1 Пример пакета primer-paketov-s-pryamougolnym-dnom

ПДМ Prima 290, 2 слоя, печать в 4 цвета инлайн (обновленный дизайн)

ПДМ Prima 290 (Китай, 2016 г., старый дизайн)
