Пакетоделательные машины   PRIMA 460, PRIMA 600

Prima 460,600

Пакетоделательные машины  Prima-460  и Prima-600 позволяют производить пакеты больших форматов, с шириной лицевой части пакета до 600 мм, из бумаги плотностью до 180 г/м2.

Как и пакетоделательные машины форматов 180 и 290, данные машины в автоматическом режиме выполняют операции по подаче бумажного полотна, формированию и склейке трубы пакета, укладке и склейке дна пакета.  Машины комплектуются сервоприводом, автоматической системой склейки продольного шва пакета с подачей клея из напольной емкости, регулируемой по ширине шаблонной доской формирования трубы пакета.
Опционально машины оснащаются дополнительным раскатом для производства двухслойных бумажных пакетов, секцией высечки демонстрационного окна с подклейкой пленки, секцией изготовления просечных ручек.
Этапы изготовления бумажного пакета на линии Prima-460
Схема последовательности изгот пакетов-1
Основные параметры оборудования
  Модель ПДМ Prima 460 Prima 600
  Ширина лицевой части пакета W, мм 230-450 250-600
  Ширина дна пакета H, мм 80-180 80-200
  Длина пакета L, мм 225-470 270-600
  Ширина бумажного полотна, мм 600-1300 600-1630
  Диаметр бобины на размотке, мм 1500 1500
  Посадочный диаметр, мм 76 76
  Тип крепления бобины Осевой, пневмофиксация
  Производительность, шт/мин ≤150 ≤150
  Плотность бумаги, г/м2 80-160 80-180
  Энергопотребление, кВт 15 15
  Вес, кг 9 000 11 000
  Габаритны, мм 9600 х 2500 х 1800 9600 х 2500 х 1800
Чертеж пакета с плоским дном

Особенности конструкции:

  • Сенсорная панель  управления с отображением всех основных параметров.
  • Сервопривод и электроника Innovance, опционально оснащение Siemence, Mitsubishi.
  • Фотоэлектрическая система слежения по меткам компании  SICK, Германия, обеспечит автоматическое позиционирование  полотна по заранее нанесенным меткам при печати и позволит сократить время настройки машины при смене бумажного полотна.
  • Машина оснащена встроенным раскатом для подачи бумажного полотна, оснащенным гидравлическим лифтом бобин, с возможностью загрузки безгильзовых бобин; пневматический вал фиксации бобин; электромагинитные порошковые тормоза для  остановки раската и обеспечения автоматического постоянного натяжения бумажного полотна; EPC система выравнивания полотна;  система аварийного оповещения при обрыве полотна, либо его окончании.
  • Настраиваемая по ширине направляющая (шаблон) формирования трубы пакета; автоматическая система клеенанесения продольного шва трубы пакета PRONO, Тайвань.
  • Ротационный режущий механизм с зубчатыми, или плоскими ножами; длина реза  может быть скорректирована посредством фотоэлектрической системы SICK;  барабан формирования многослойного дна пакета, центральные захваты,  промежуточные захваты и захваты барабана легко настраиваются под требуемый вид продукции;  автоматическое отключение системы проклейки дна для избежания излишнего расхода клея и загрязнения барабана.
  • Ременной выводной конвейер оснащен механизмом подсчета и укладки готовой продукции; пакеты складируются в специальном боковом буфере, что очень удобно для оператора.

Виды отдельных узлов машины

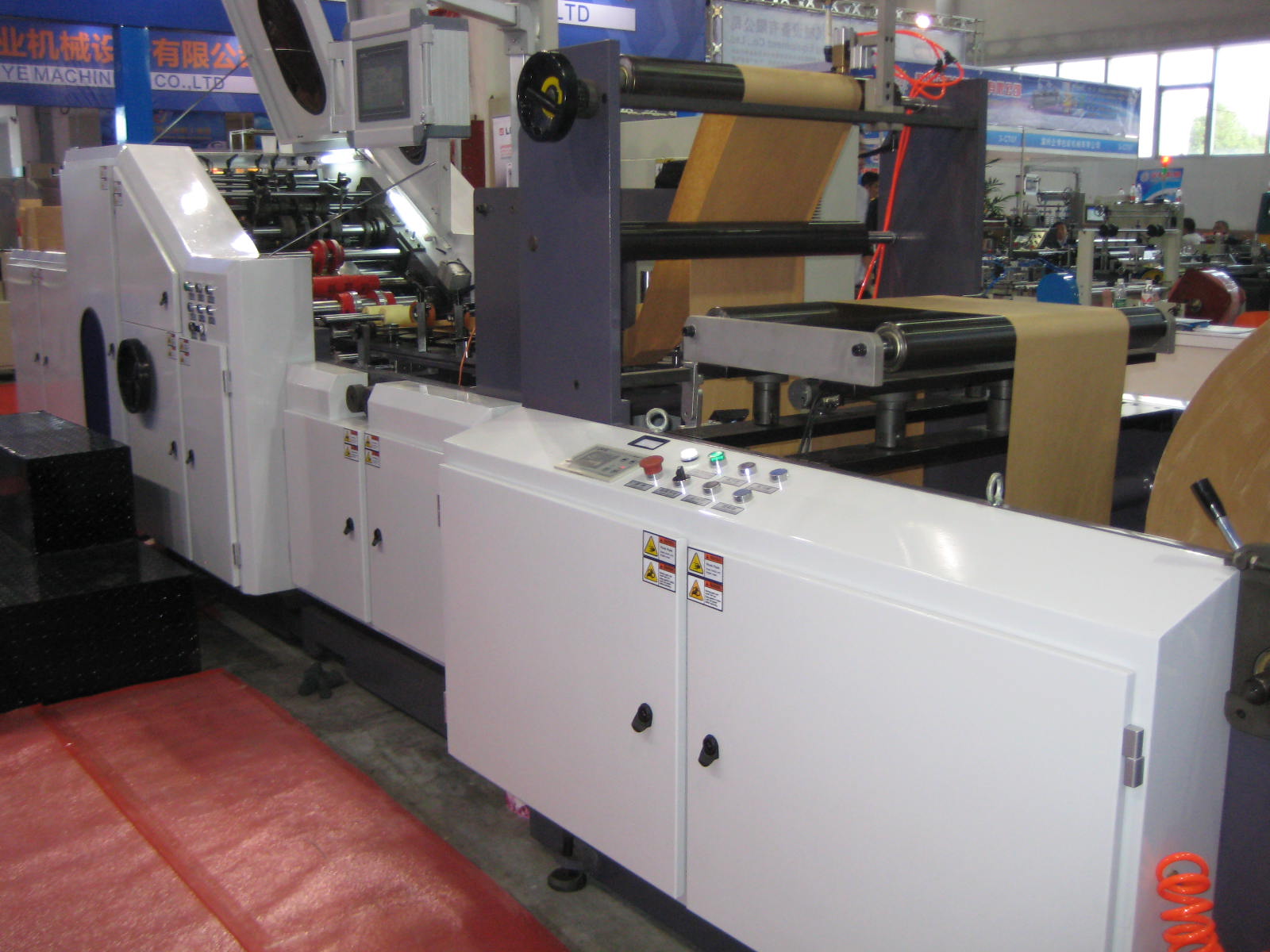

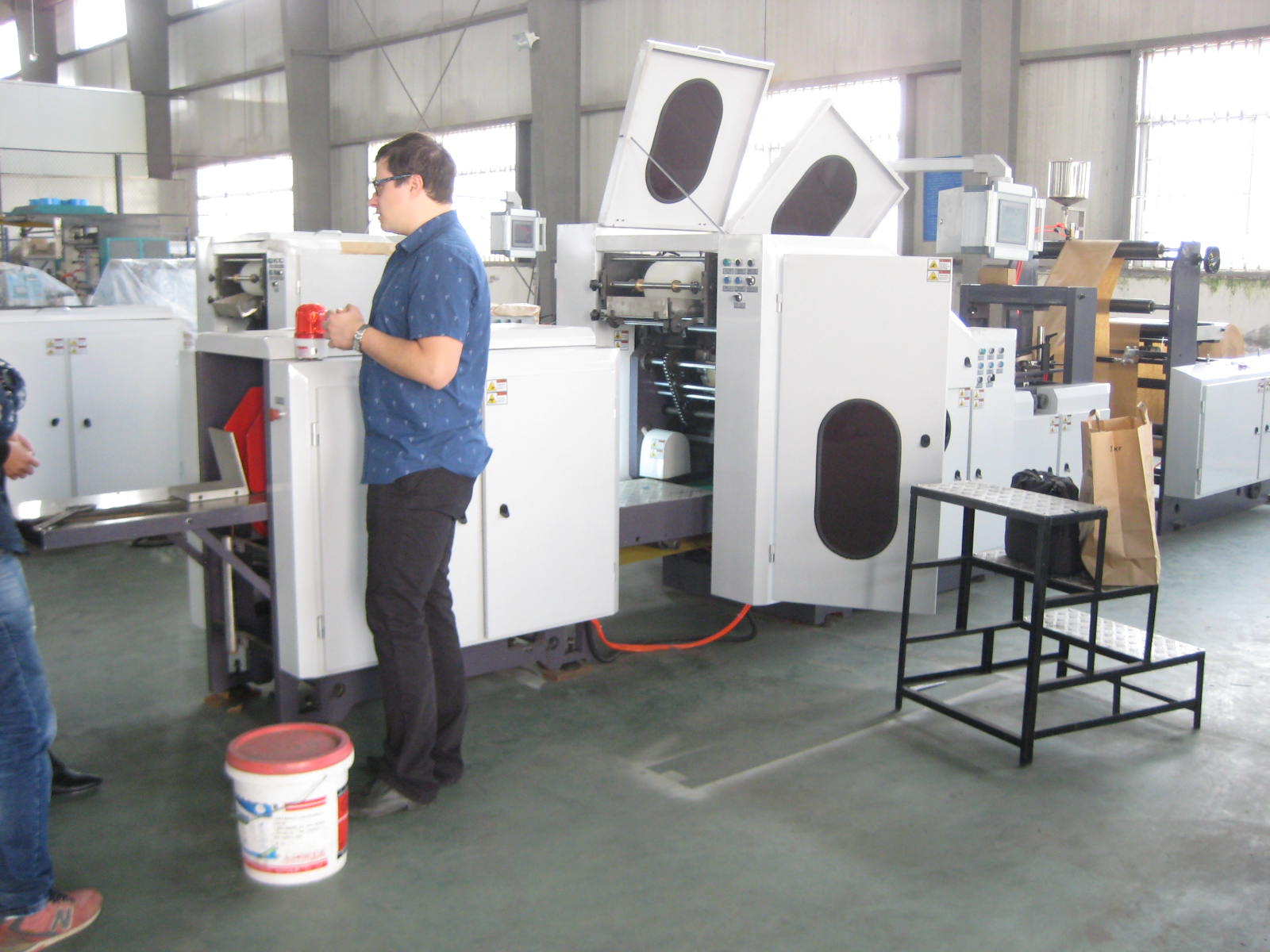

IMG_3997 IMG_4323 Раскат

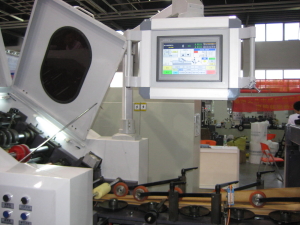

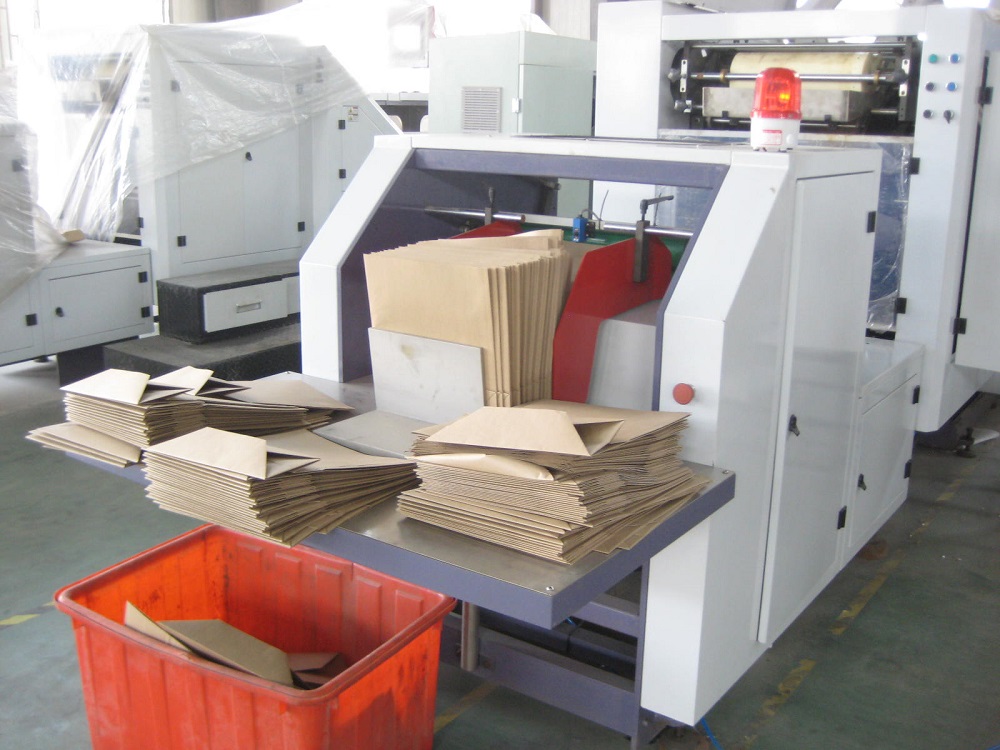

IMG_4326 IMG_4000 pryamoug-dno-monitor

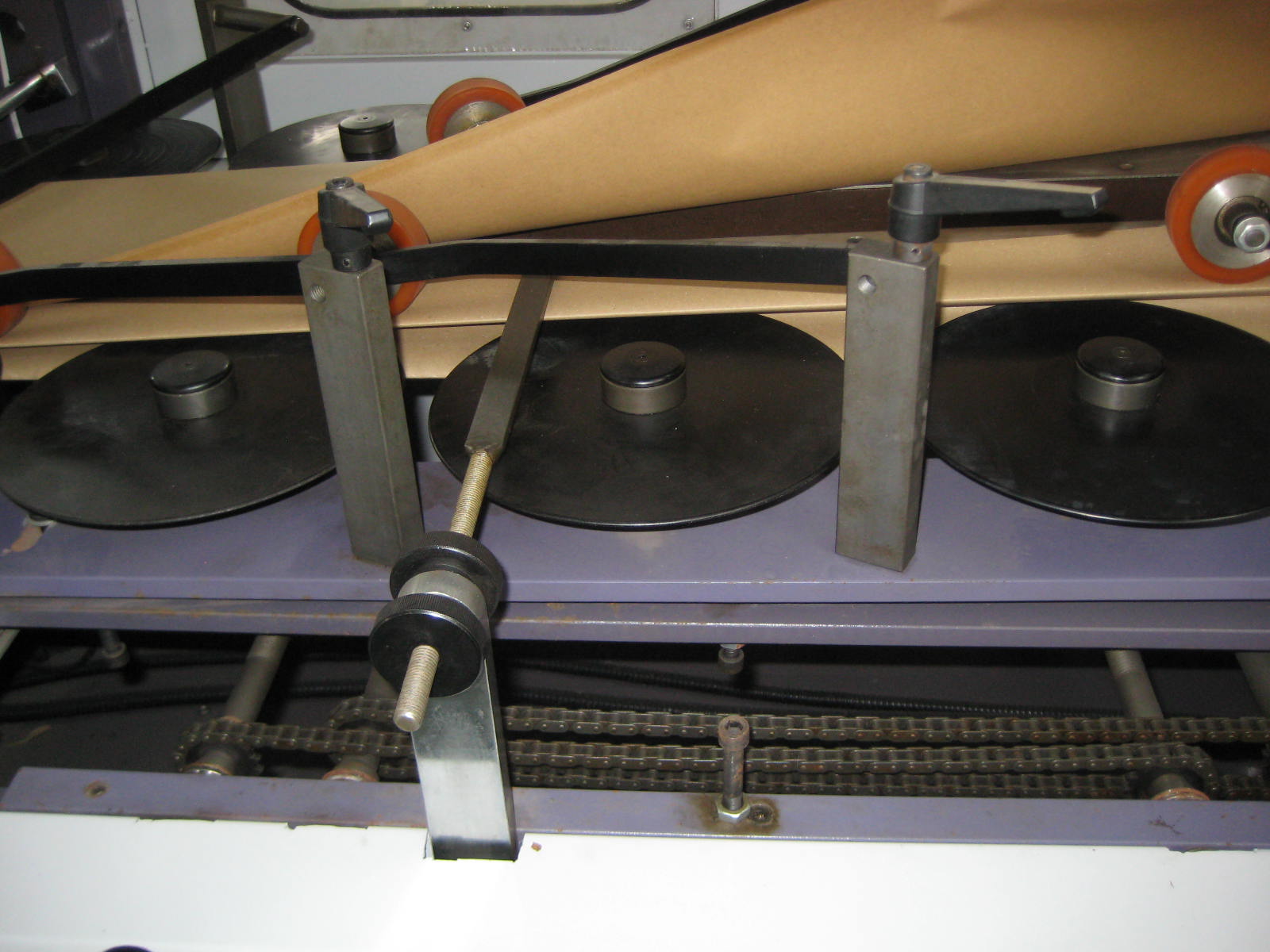

img_4005 Клеевая Хуньин-мини Новая клеевая
