Автоматическая пакетоделательная машина малого формата PRIMA 180

prima-180-_2c1

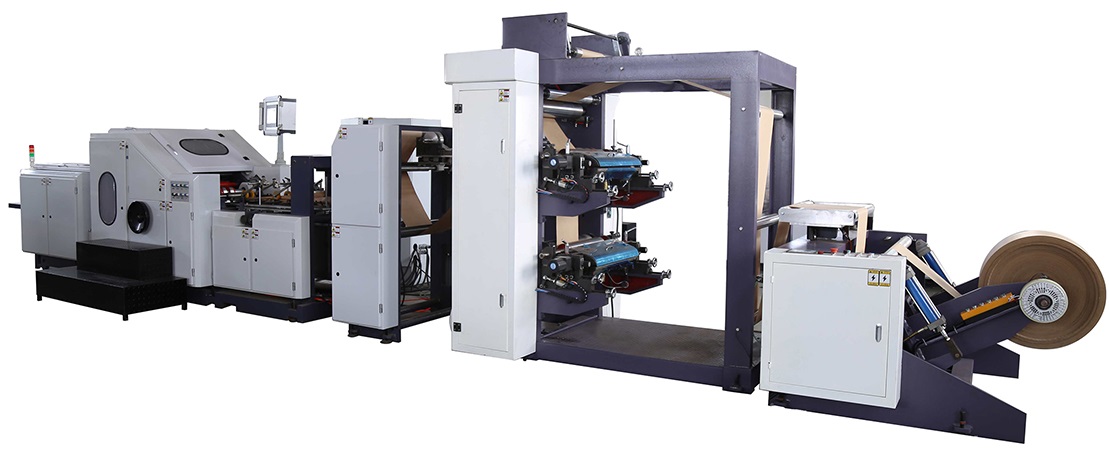

Пакетоделательная машина Prima 180 предназначена для производства бумажных пакетов (крафт пакетов) с прямоугольным дном   из рулонной бумаги плотностью до 120 г/м2, в т.ч. ламинированной бумаги, бумаги с предварительно нанесеннойпечатью. Ширина пакета может варьироваться в пределах 80-180 мм.

Машины серии Prima  позволяют объединить в единый производственный цикл все операции, связанные с производством пакета из рулонной бумаги, включая такие операции, как подача бумажного полотна с секции размотки,  автоматический контроль натяжения и удержание кромки, проклейка продольного шва и формирование бумажной трубы, формирование и проклейка дна пакета, подсчет и укладка готовой продукции.  Машины оснащены  сервоприводами, гарантирующими высокую точность работы.

Система управления построена на базе программируемого контролера с вводом управляющих команд с сенсорного дисплея (управление длиной реза заготовки пакета, регулировка скорости машины, контроль работы основных узлов, клеепотребления, прочих параметров). Машины оснащаются электронной системой склейки продольного шва пакета Prona (Тайвань), позволяющей подавать холодный клей из напольного резервуара.

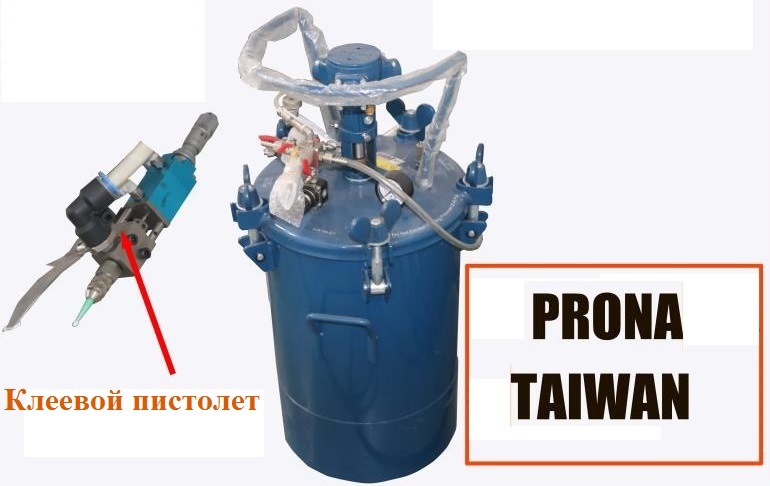

Клеевая система Prona

Машины могут быть доукомплектованы секциями 2/4/6- цветной встроенной флексопечати ярусного типа, высечки демонстрационного окна с подклейкой пленки, раскатом на 2 бобины для производства двухслойных бумажных пакетов, системой горячей склейки продольного шва трубы и дна пакета.

Основными преимуществами данного оборудования являются возможность выпуска широкой номенклатуры бумажных пакетов,  высокая скорость работы,  возможность быстрой замены  бумаги, относительная простота и удобство настроек, а также относительно невысокая стоимость.

 Технологические этапы формирования бумажного пакета на машине Prima 180

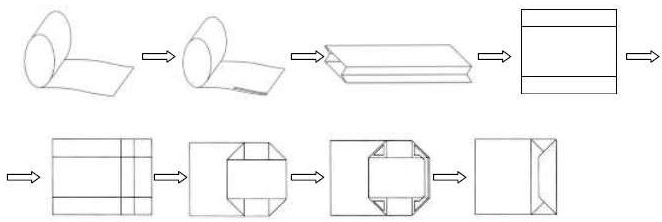

Схема последовательности изгот пакетов-1











Характеристики пакетоделательной машины

  Модель ПДМ Prima 180
  Ширина лицевой части пакета W, мм 80-180
  Ширина дна пакета H, мм 50-100
  Длина пакета L, мм 190-370
  Ширина бумажного полотна, мм ≤ 600
  Диаметр бобины на размотке, мм ≤ 1400
  Посадочный диаметр, мм  76
  Тип крепления бобины осевой (пневмофиксация)
  Производительность, шт/мин ≤200
  Плотность бумаги, г/м2 45-120
  Мощность, кВт 10
  Вес, кг 4500
  Габариты, мм 7700 х 1700 х 2100

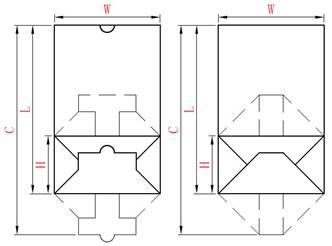

Чертеж пакета с плоским дном

Особенности конструкции:

  • Сенсорная панель  управления с отображением основных параметров.
  • Главный привод и электроника — Innovance. Опционально возможна установка Siemence, Mitsubishi.
  • Фотоэлектрическая система синхронизации по меткам компании  SICK, Германия, обеспечит автоматическое позиционирование  полотна по заранее нанесенным меткам при печати и позволит сократить время настройки машины при смене бумажного полотна.
  • Машина оснащена встроенным раскатом для подачи бумажного полотна с гидравлическим подъемником бобин; магнитные порошковые тормоза для  остановки размотки и обеспечения автоматического постоянного натяжения бумажного полотна; EPC система выравнивания полотна (кромкодержатель);  система аварийного оповещения при обрыве полотна, либо его окончании;  фиксация бобины посредством пневмофиксаторов.
  • Удобный механизм смены направляющей (шаблона) формирования трубы пакета; автоматическая система клеенанесения продольного шва трубы пакета (по сравнению с роликовой системой, позволяет более ровно и экономично наносить клей). Модернизированный механизм проклейки дна пакета с напольной подачей клея.
  • Ротационный режущий механизм с зубчатыми, или плоскими ножами; длина реза  может быть скорректирована посредством фотоэлектрической системы SICK;  барабан формирования многослойного дна пакета, центральные захваты,  промежуточные захваты и захваты барабана легко настраиваются под требуемый вид продукции;  автоматическое отключение системы проклейки дна для избежания излишнего расхода клея и загрязнения барабана.
  • Электронная система склейки продольного шва пакета.
  • Ременной выводной конвейер оснащен механизмом подсчета и укладки готовой продукции; пакеты складируются в специальном буфере, что очень удобно для оператора.

Виды производимой продукции

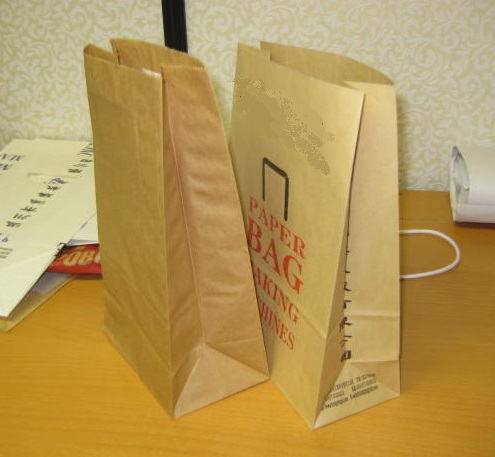

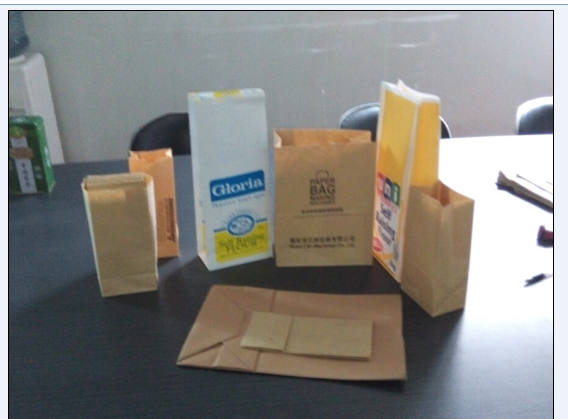

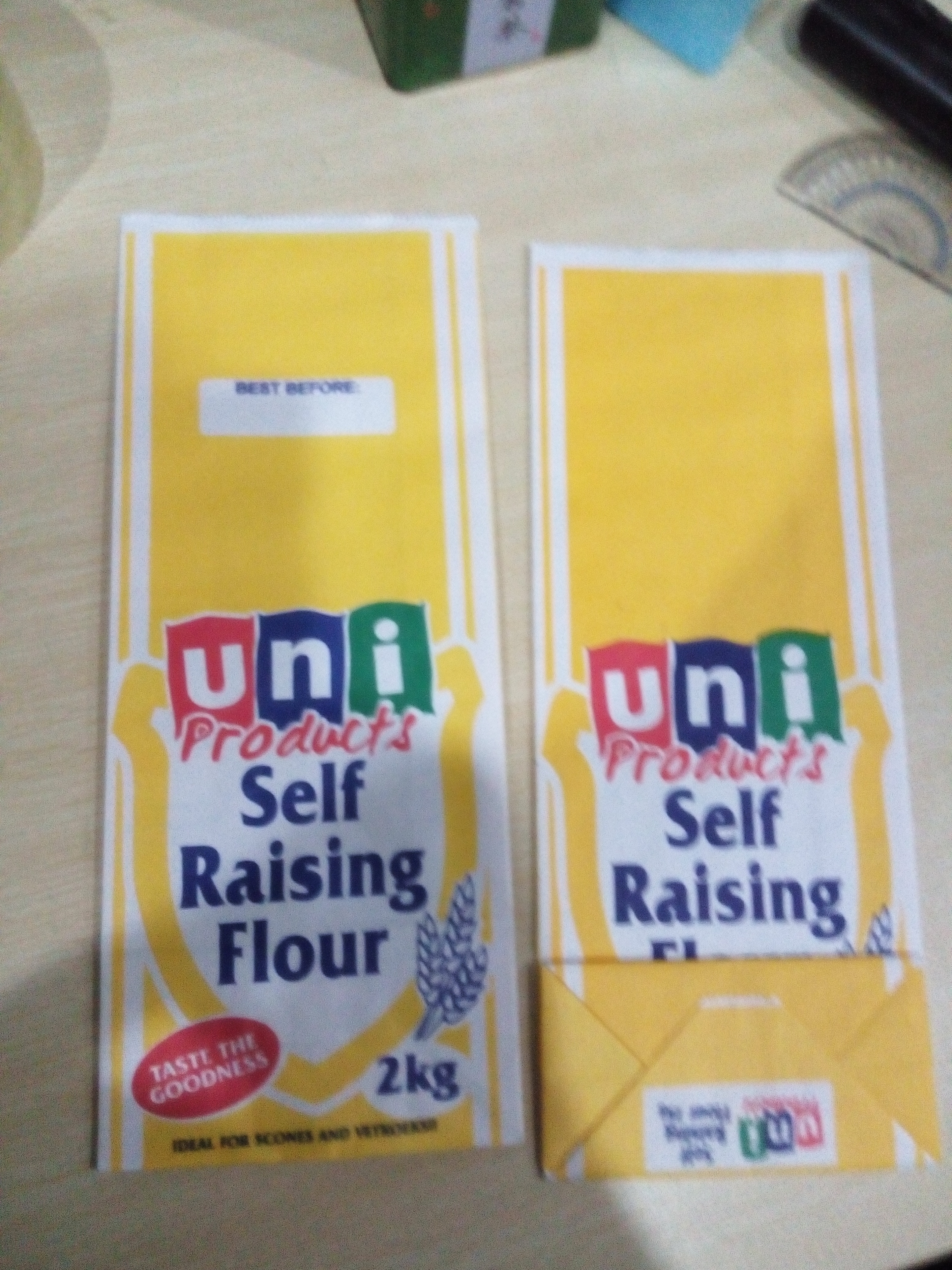

IMG_05082014_141532 Пакет с плоским дном (LSB-190) img_4852

Фотографии отдельных узлов оборудования

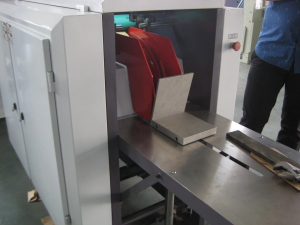

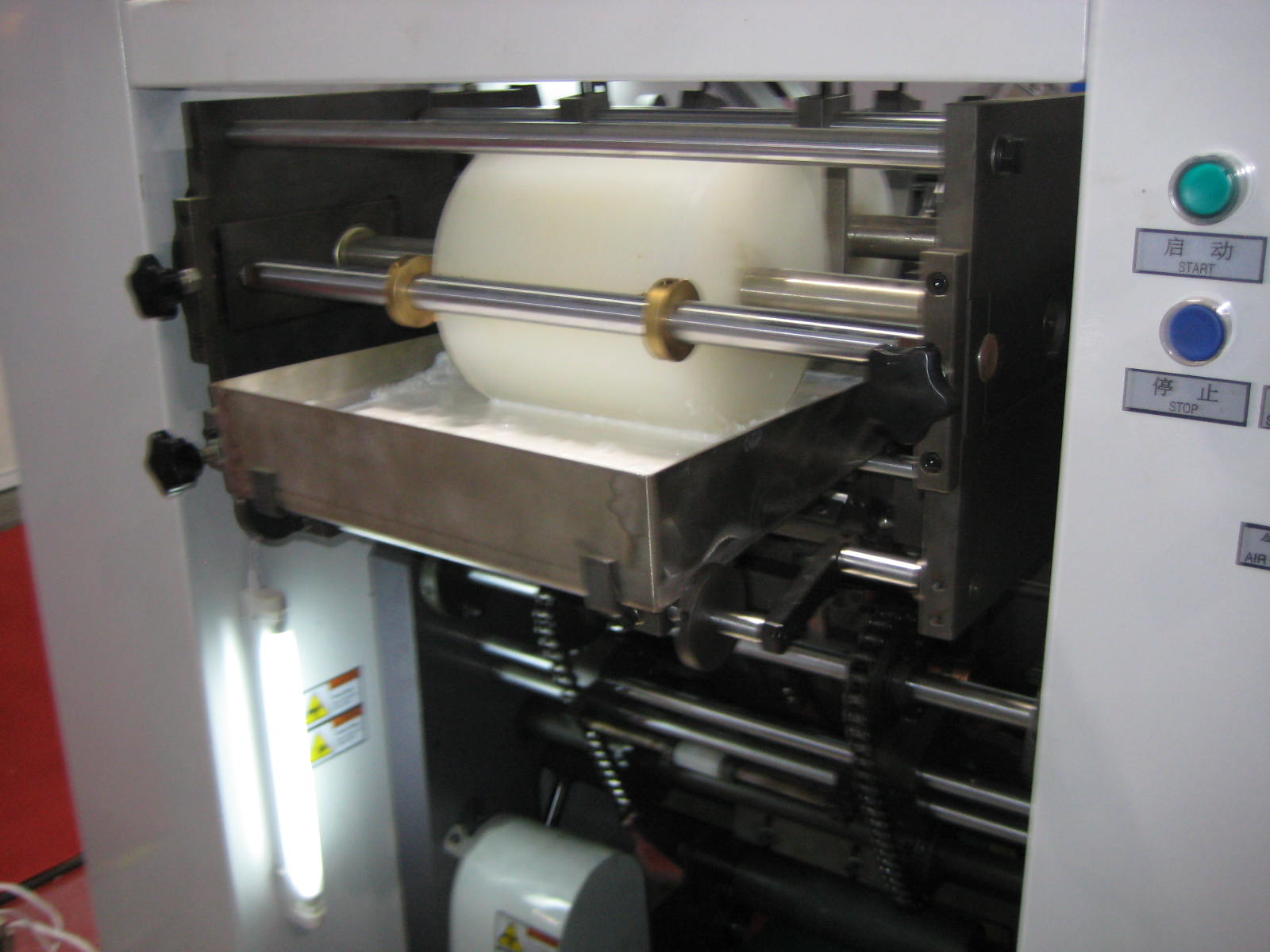

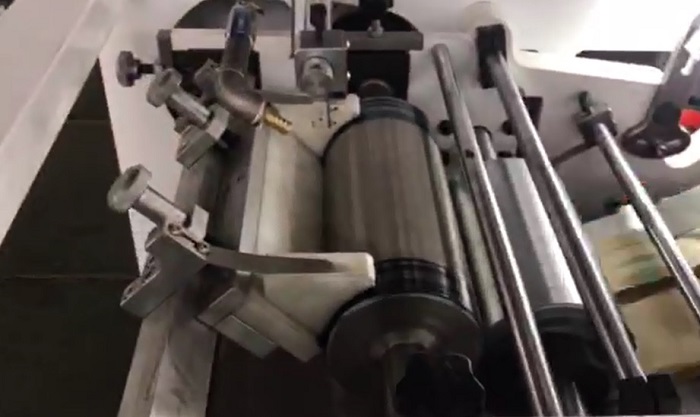

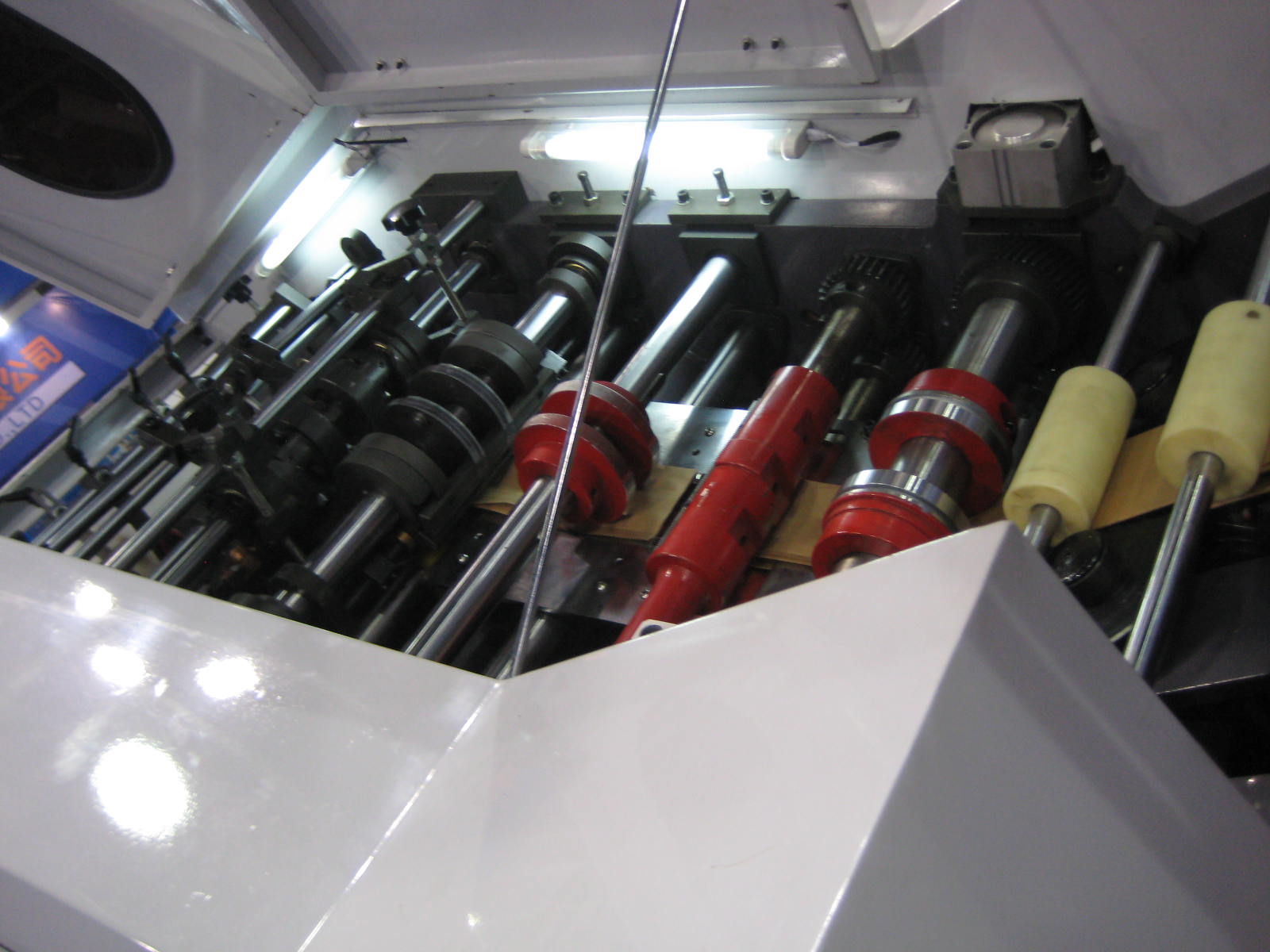

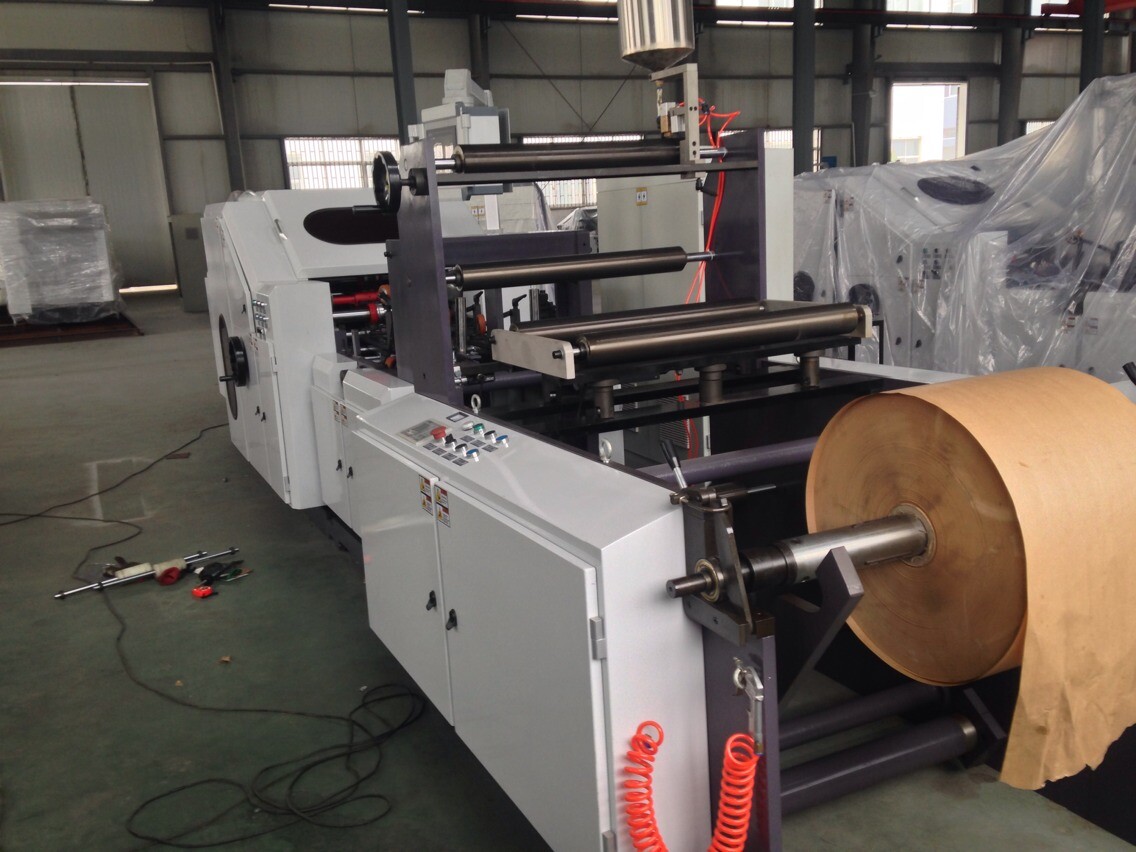

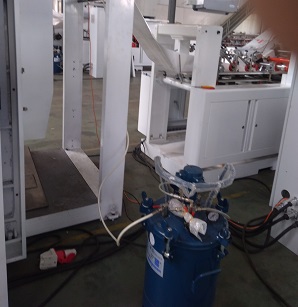

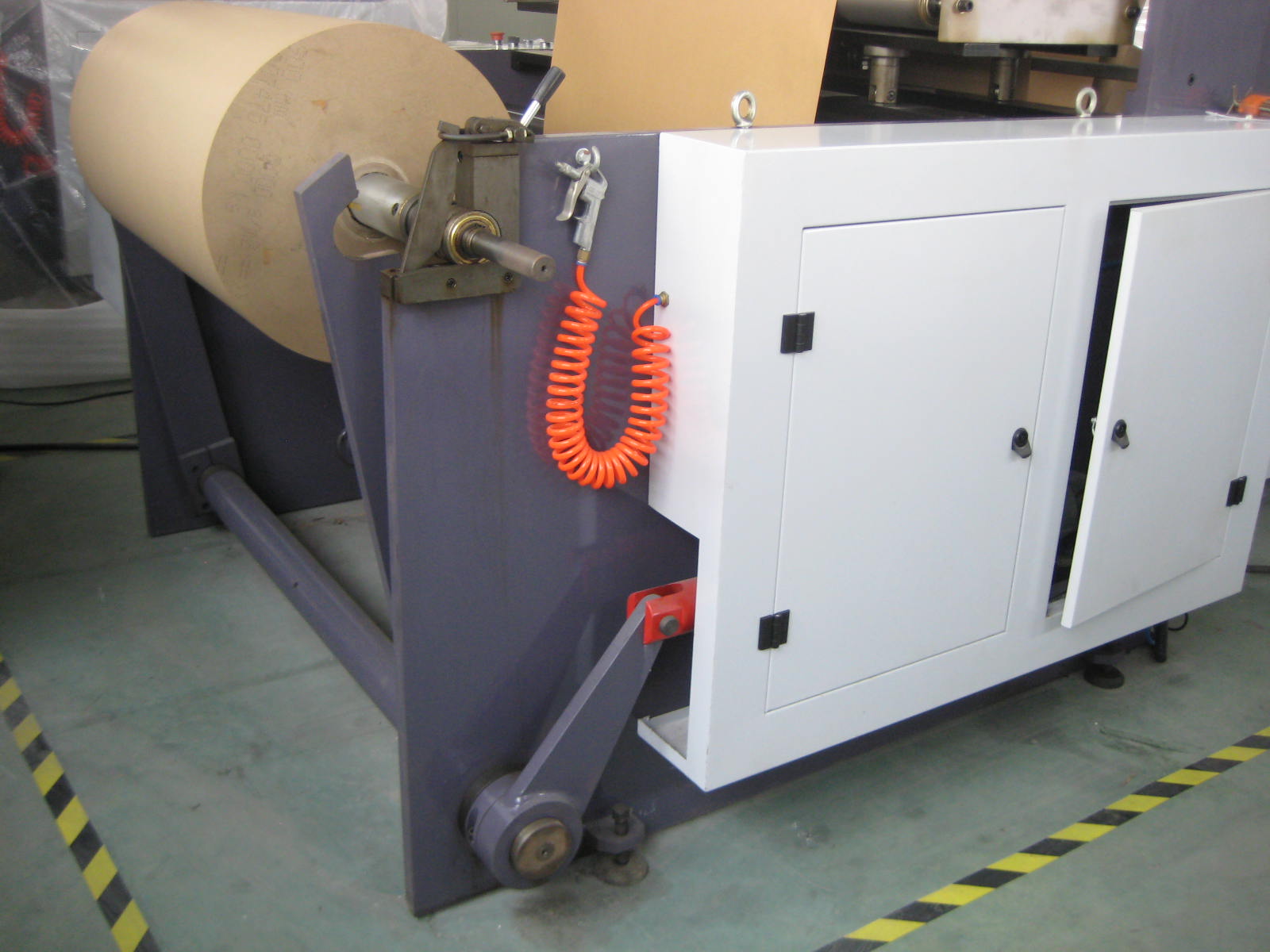

SBR-180- раскат IMG_4326 Новая клеевая

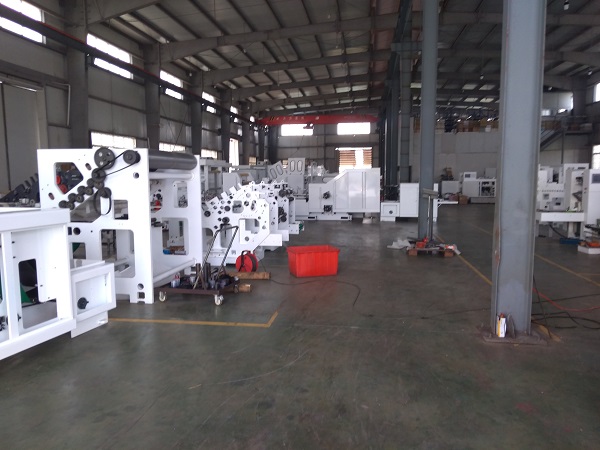

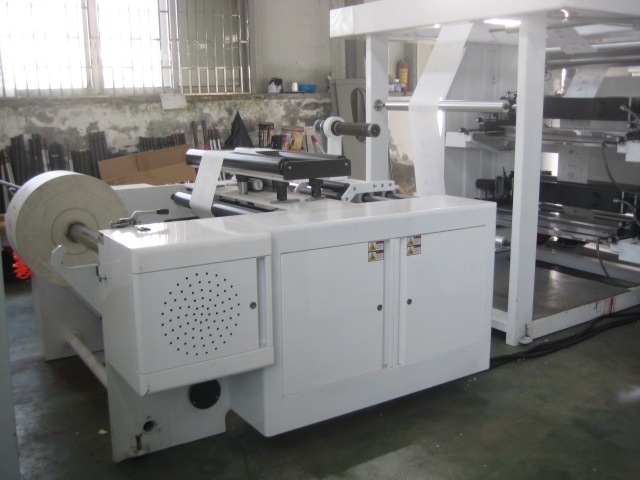

 Клеевая Хуньин-мини IMG_3996 Раскат Производство

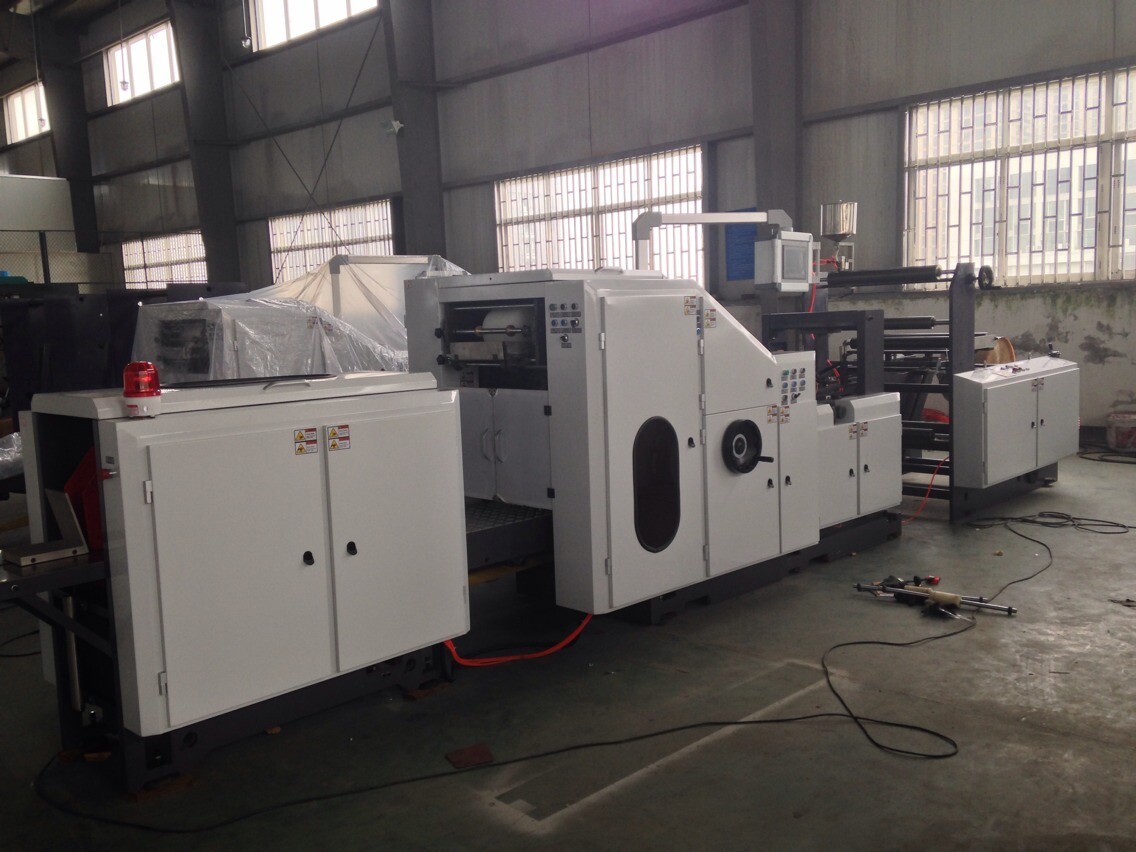

SBR-180 общий вид сбоку 2

Видео пакетоделательной машины в комплекте с раскатом на 2 слоя и встроенной секцией 6-цветной флексопечати ( конструктив 2015 г.)
