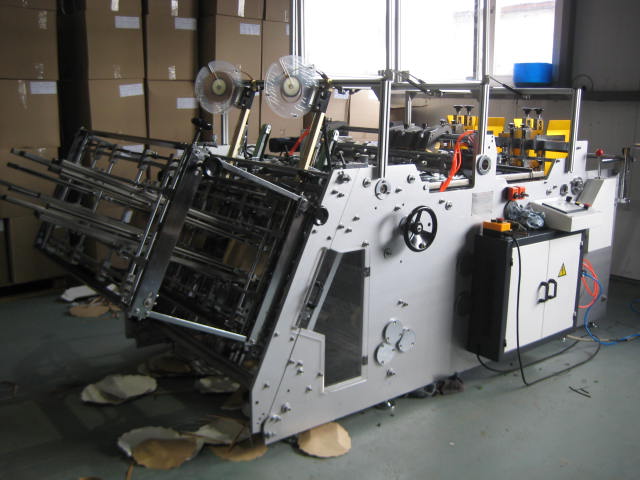

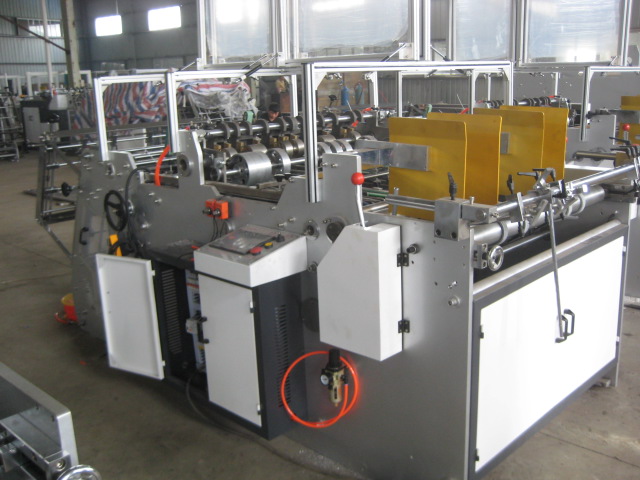

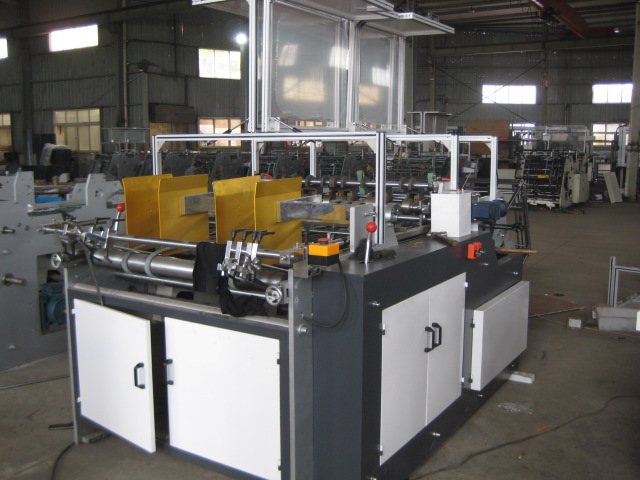

Автоматическая однопоточная (двухпоточная) машина для сборки бумажных контейнеров, ланчбоксов, модели HBJ-D1 / HBJ-D2
Оборудование предназначено для автоматической сборки бумажных контейнеров (лотков, бургер боксов, прочих видов контейнеров) из предварительно высеченных заготовок. Данный тип машин в большей степени подходит для изготовления контейнеров малого и среднего размера. При этом машина может использоваться в равной степени как для изготовления лотков, так и 8-угольных коробок с крышкой. В качестве исходного материала может использоваться как ламинированный, так и неламинированный картон. Машина конструктивно состоит из узла подачи заготовок (механического самонаклада), конвейера, клеенаносящего узла, а также механизма формирования коробки, который одновременно выполняет функцию накопителя готовой продукции. Самонаклад оснащен сервоприводом, что способствует облегчению настройки и повышению стабильности подачи заготовок. Конструктив машины позволяет осуществлять перестройку станка под контейнеры различной конфигурации. Формирование контейнеров производится посредством толкателя (толкателей) с заменяемой оснасткой из капролона. В базовом исполнении машина комплектуется механизмом нанесения холодного клея (посредством клеевого вала). Опционально возможна комплектация системой плазменной обработки ламинированной поверхности, горячей клеевой системой.
Машина для сборки бумажных контейнеров, модель BEM-1200-II / BEM-1200 II (упрощенная комплектация)

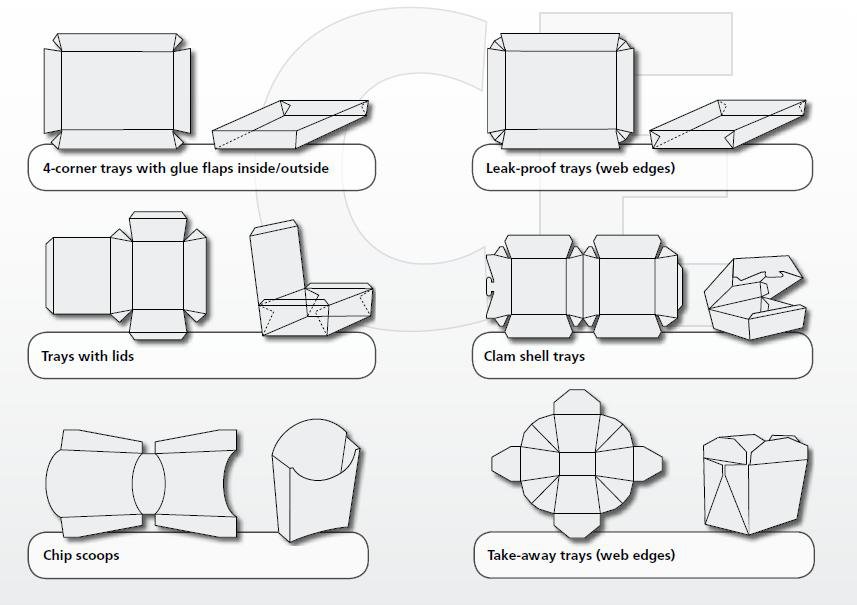

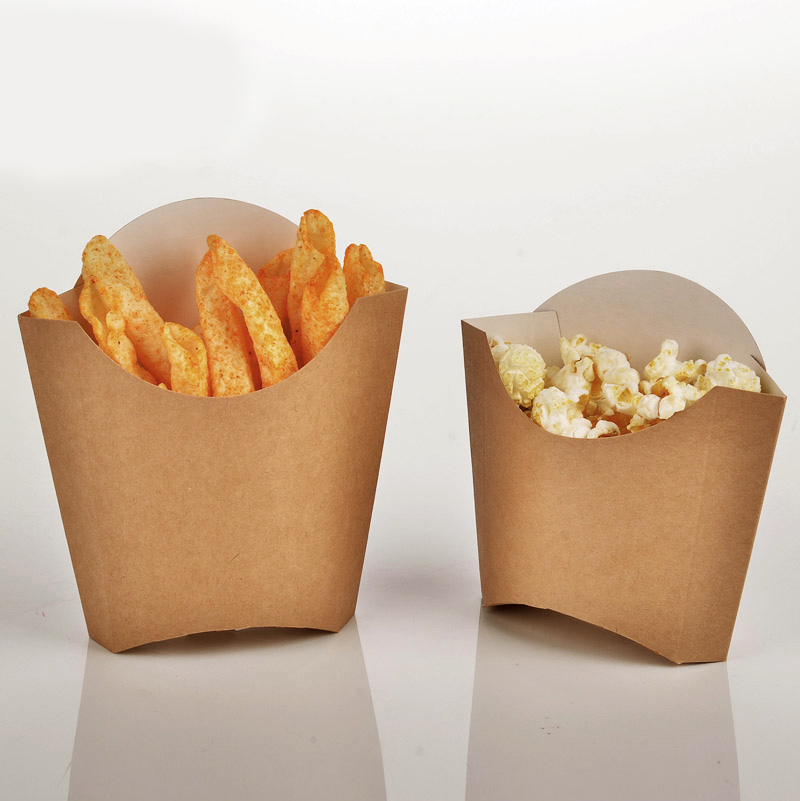

Некоторые виды производимой продукции:
Технические характеристики:
Модель | HBJ-D1 | HBJ-D2 |
Количество потоков | 1 | 2 |
Производительность | 60-160 шт./мин | 120-300 шт./мин |
Метод скрепления заготовки | Холодный клей / горячий клей | |
Материал | ≤1.5, 200-600 г/м2, ламинированный картон, неламинированный картон | |
Длина контейнера | 100 ÷ 450 мм | |
Угол укладки | 5 ÷ 40 град. | |
Ширина контейнера | 100 ÷ 600 мм | |
Высота (проклейки) | 15 ÷ 200 мм | |
Мощность | 5.5 кВт | 9 кВт |
Давление сжатого воздуха | 6 бар | |
Потребление сжатого воздуха | 200 л/мин | 200 л/мин |
Габариты | 3 600 х 1 350 х 1 600 мм | 3 600 х 1 600 х 1 600 мм |
Вес | 2.2 т | 2.8 т |

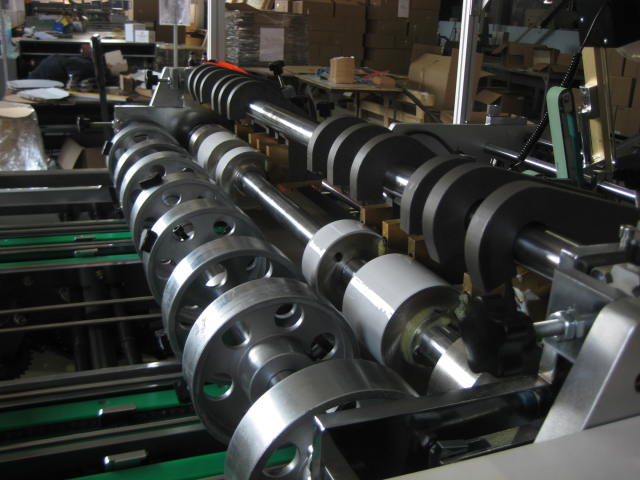

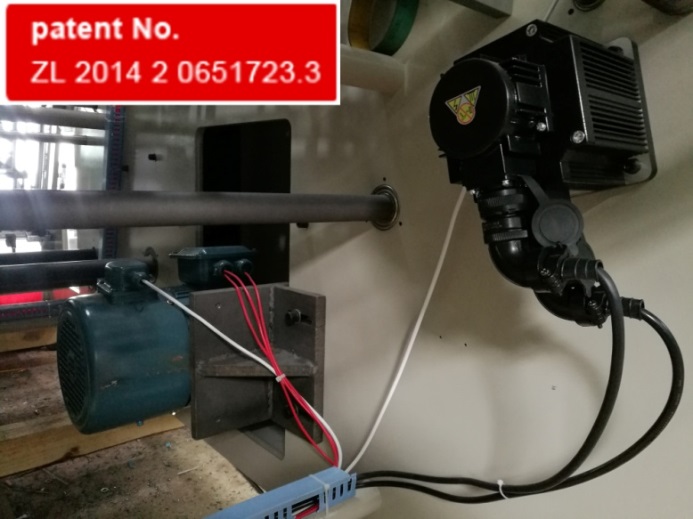

Сервопривод подачи заготовок:

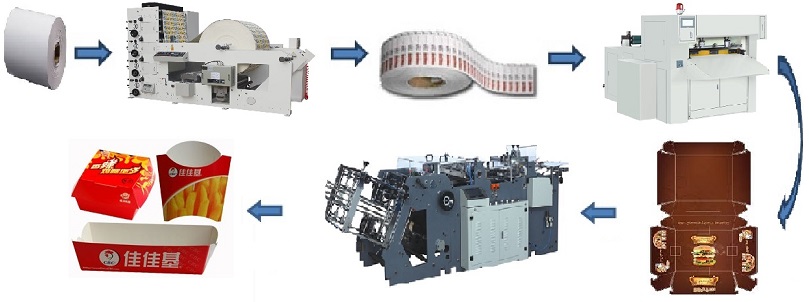

Этапы производства контейнеров:
- подготовка бумаги, нанесение печати (офсетная печать на листы, флексографическая печать с ролевой подачей);
- высечка заготовки (тигельный пресс, плоский пресс с ролевой подачей, плоский пресс с листовой подачей);
- сборка контейнера;

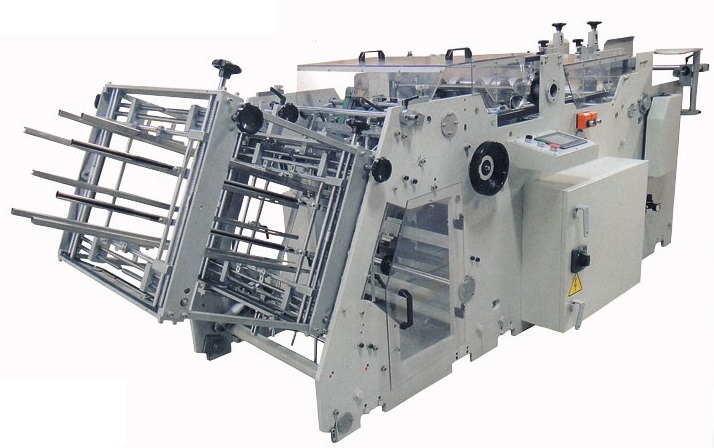

Двухпоточная машина для сборки лотков
Видео тестового прогона машины для сборки бумажных контейнеров
