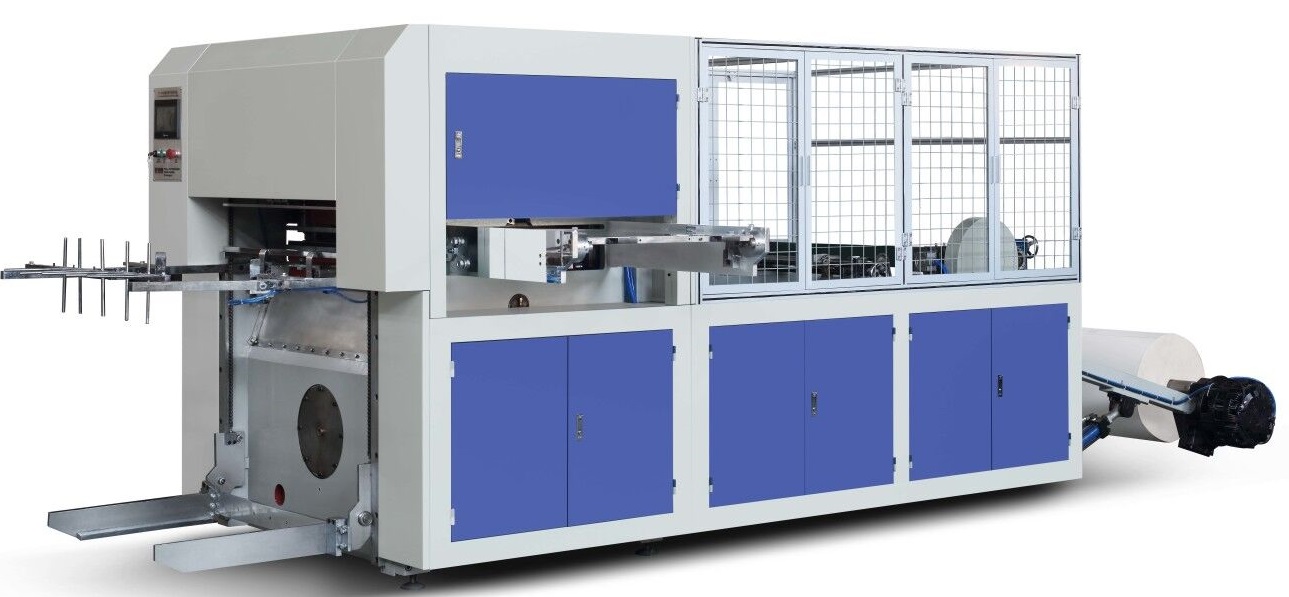

Универсальный автоматический плоско-высечной пресс с ролевой подачей, модель PCM-CY950

pcm_cy-950

Автоматический плоско-высечной пресс PCM-CY950  с горизонтальным расположением высечного механизма используется для высечки различного вида заготовок из бумаги плотностью до 500 г/м², в т.ч. ламинированной бумаги, прочих материалов, нанесения биговки и конгрева при высечке. Подходит для производства заготовок бумажных стаканов, заготовок самосборных коробок, ланч боксов, прочих видов заготовок гибкой упаковки.

Как и пресс модели FDC-830, данный пресс оборудован раскатом для бобин с пневматическим подъемником, системой контроля натяжения полотна. Система управления на базе ПЛК с возможностью ввода и контроля параметров посредством сенсорного дисплея. В базовую комплектацию также входит система слежения по фотометкам,  система пневматического захвата штанцформы (что существенно упрощает ее замену), системой автоматической смазки нового образца.

В ходе работы, высеченные заготовки вместе с облоем скапливаются на приемном столе. Отделение высеченных заготовок от облоя производится вручную.

Достоинства пресса:

  • универсальность в плане высечки сложных форм;
  • возможность нанесения биговки и конгрева;
  • невысокая стоимость и простота изготовления штанцформы;

Недостатки:

  • необходимость ручного отделения высеченной заготовки от облоя, разделения заготовок;

Подходит для производства большого ассортимента бумажных стаканов средними и крупными тиражами, пищевых бумажных контейнеров, небольших заготовок бумажных подарочных пакетов, заготовок бумажных тарелок.

Характеристики оборудования

   Модель PCM-CY950
Максимальная площадь высечки, мм 900 х 530
Макс. скорость, циклов/мин 90-110
Макс. скорость, заготовок /мин 900-1600
Рабочая скорость, циклов/мин 60-100
Мощность главного привода, кВт 11
Плотность бумаги, г/м² 135-500
Давление сжатого воздуха, МПа 0,8
Расход сжатого воздуха, м³/мин 0.1
Масса, кг 6 000
Габариты, мм 4 000 х 1 700 х 1700

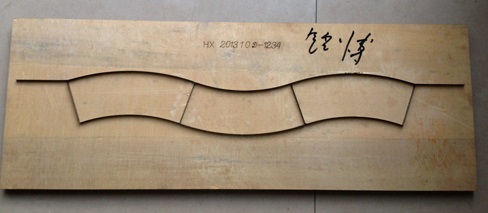

Фото штанцформы для боковин

Штанцформа для высечки заготовок стаканов

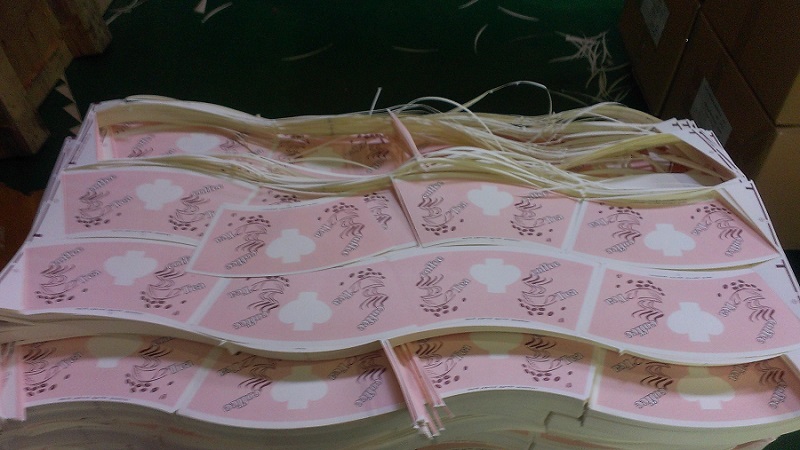

Вид высеченных заготовок бумажных стаканов без удаления облоя

Вид высеченных заготовок
