Пакетоделательные машины для производства однослойных бумажных пакетов с ручкой из бумажного шпагата

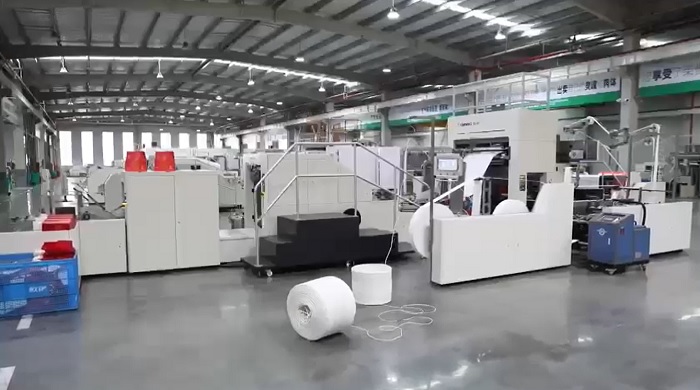

Пакетоделательные машины NW-A(RH)(S) предназначены для производства бумажных пакетов с прямоугольным дном, плотностью бумаги до 140 г/м², с ролевой подачей материала. Как и машины под пакеты с плоской ручкой, данные машины разделяются по типу управления, в стандартной комплектации автоматическая настройка осуществляется только длины реза заготовки. Остальные настройки осуществляются вручную. В комплектации SMART (S) перестроение основных узлов машины производится в автоматическом режиме, с вводом параметров через сенсорный дисплей пульта управления машиной.
Основные параметры
Формат | 220 | 330 | 400 | 450 | 460 | 560 |
Диаметр бобины на подаче, мм | ≤1500 | |||||
Посадочный диам. бобины, мм | 76 | |||||
Плотность бумаги, г/м2 | 70-140 | 80-140 | 80-140 | 80-140 | 80-140 | 90-140 |

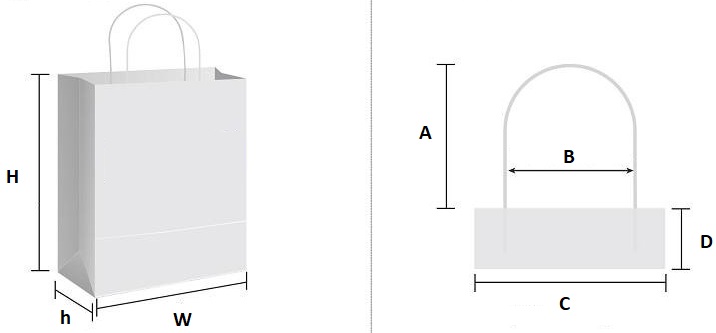

Ширина лицевой части пакета W, мм
(с ручкой / без вклейки ручки) |
120-220
80-220 |
200-330
150-330 |
200-400
150-400 |
200-450
150-450 |
240-460
220-460 |
280-560
280-560 |
Длина рукава пакета, мм
(с ручкой / без вклейки ручки |
190-350
190-430 |
280-430
280-530 |
280-550
280-600 |
280-550
280-600 |
320-650
320-770 |
320-650
320-770 |
Ширина дна пакета h, мм | 50-120 | 80-180 | 90-200 | 90-200 | 90-260 | 90-260 |
Ширина роля, мм | 290/370-710 | 490/590-1050 | 510/610-1230 | 510/610-1230 | 650/690-1470 | 770-1670 |
Макс. скорость, пакетов/ мин. | 150 | 150 | 150 | 150 | 130 | 100 |
Общая мощность, кВт | 32 | 32 | 34 | 34 | 34 | 34 |
Общий вес, т | 13 | 16 | 18 | 18 | 21 | 22 |
Параметры ручки
Модель | 2HD | 3HD | 5HD | 6HD |
Высота петли ручки А, мм | 90-110 | 90-110 | 95-115 | 100-120 |
Ширина патча D, мм | 40-50 | 45-50 | 45-50 | 45-50 |
Длина патча С, мм | 95 | 114 | 152 | 190 |
Диаметр шпагата, мм | 3-5 | 4-6 | 4-6 | 4-6 |
Диаметр бобины под патч, мм | 1200 | |||
Ширина бобины под патч, мм | 80-100 | 90-100 | 90-100 | 90-100 |
Плотность бумаги под патч, г/м | 100-140 | |||
Шаг вклейки, мм | 47 | 57 | 76 | 95 |
Конструктивные особенности:
- сервоприводная настройка при перестроении (опционально);
- ролевая подача бумаги, осевое крепление бобины;

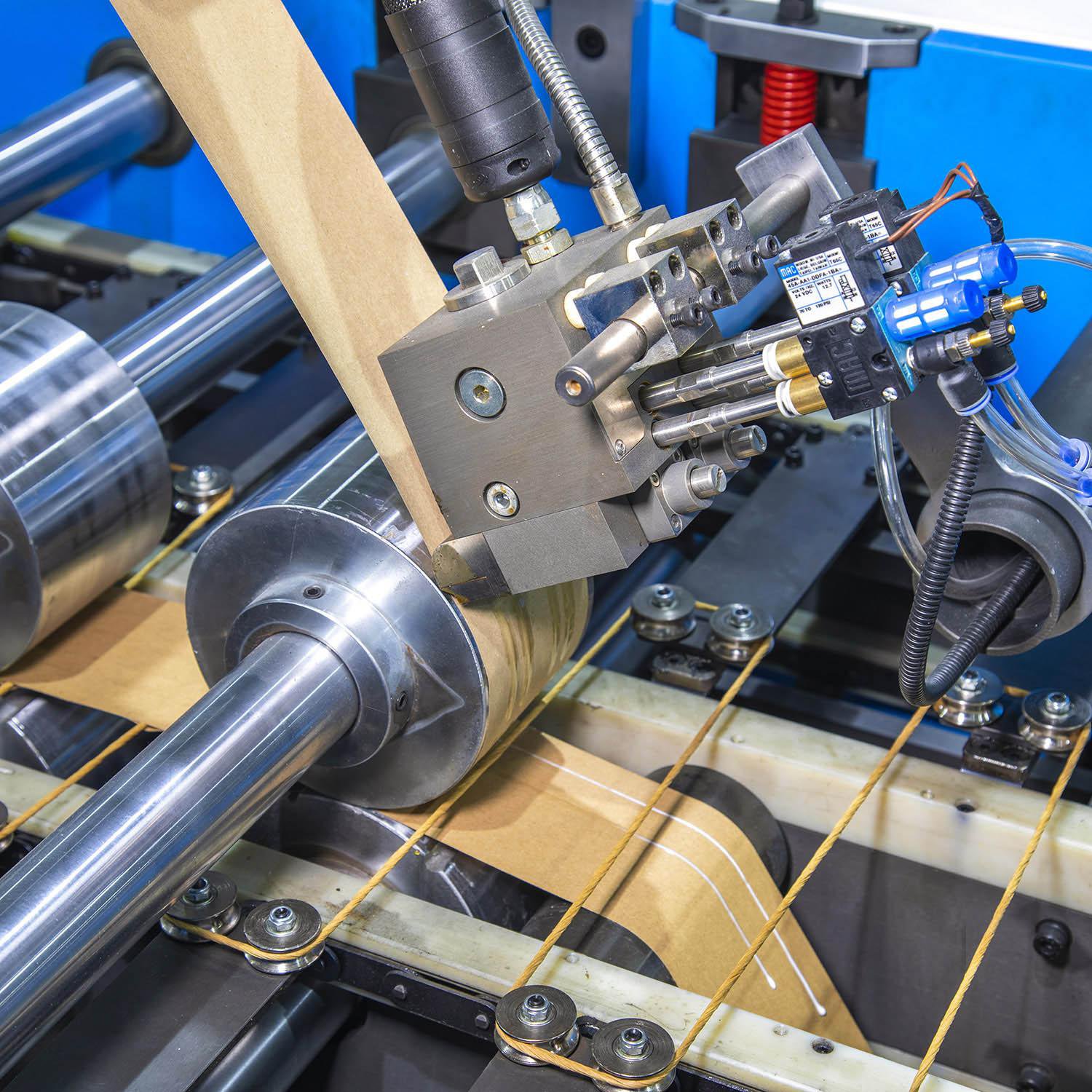

- вклейка петли ручки в усилитель посредством горячего клея;

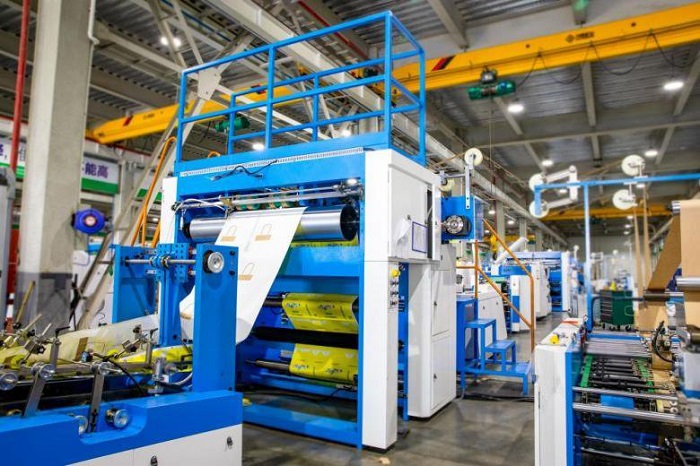

- подклейка ручки к бумажному полотну посредством холодного клея;
- настраиваемая по ширине шаблонная доска;
- оригинальная конструкция узла раскрытия пакета, позволяющая более стабильно производить формирование дна пакета;
- нанесение клея на продольный шов посредством форсунки, с подачей из напольного резервуара;
- опциональная комплектация выводным конвейером с подпрессовкой и укладкой пакетов в соответствии с заданным количеством;
- опция размещения петли ручки внутри пакета при выходе с конвейера (в целях удобства дальнейшей упаковки и транспортировки пакетов);
