Пакетоделательные машины для производства однослойных и двухслойных бумажных пакетов с плоской ручкой

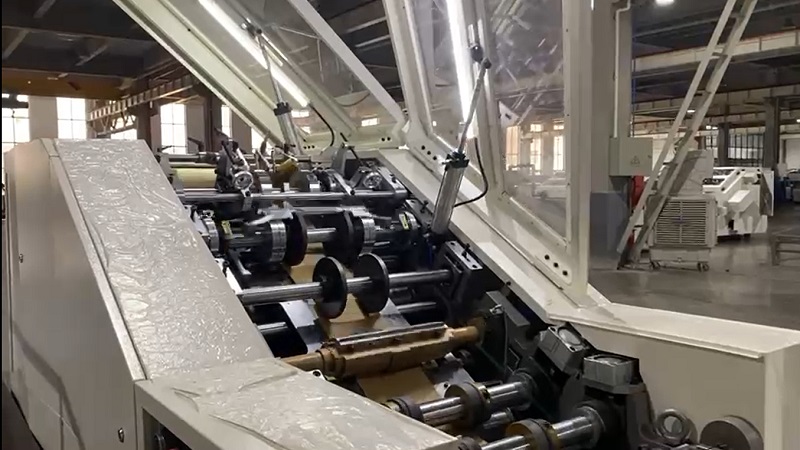

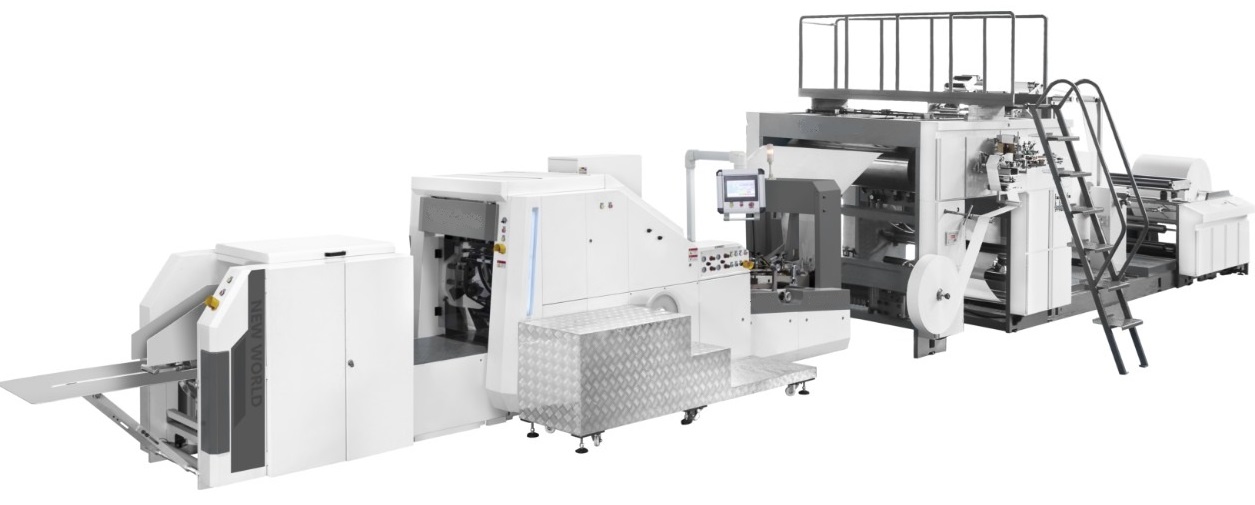

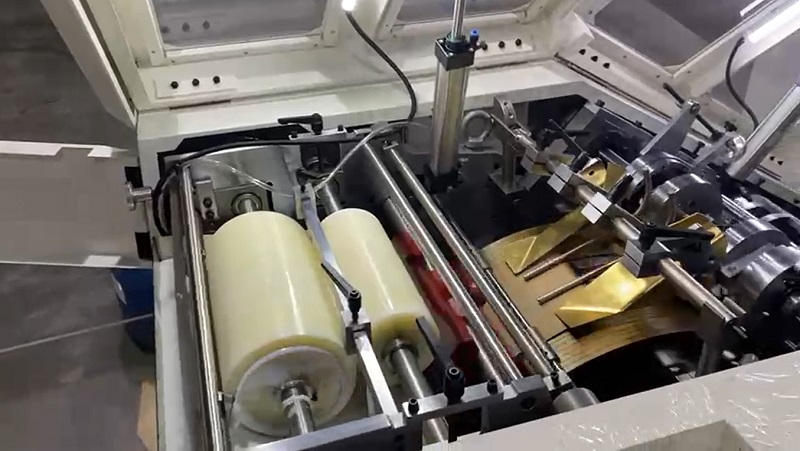

Пакетоделательные машины NW-A(FH)(S) предназначены для производства бумажных пакетов с прямоугольным дном, плотностью бумаги до 140 г/м², с ролевой подачей материала. Данные машины разделяются по типу управления, в стандартной комплектации автоматическая настройка осуществляется только длины реза заготовки. Все остальные настройки осуществляются вручную. В комплектации SMART (S), по аналогии с ПДМ NW-B(S) под пакеты без ручек, перестроение основных узлов машины, включая механизм настройки шаблонной доски (лыжи), механизм настройки положения прижимных валов, механизма нанесения биговки, укладки дна, барабана формирования дна производится практически полностью в автоматическом режиме, путем ввода параметров пакета с ЖК монитора.

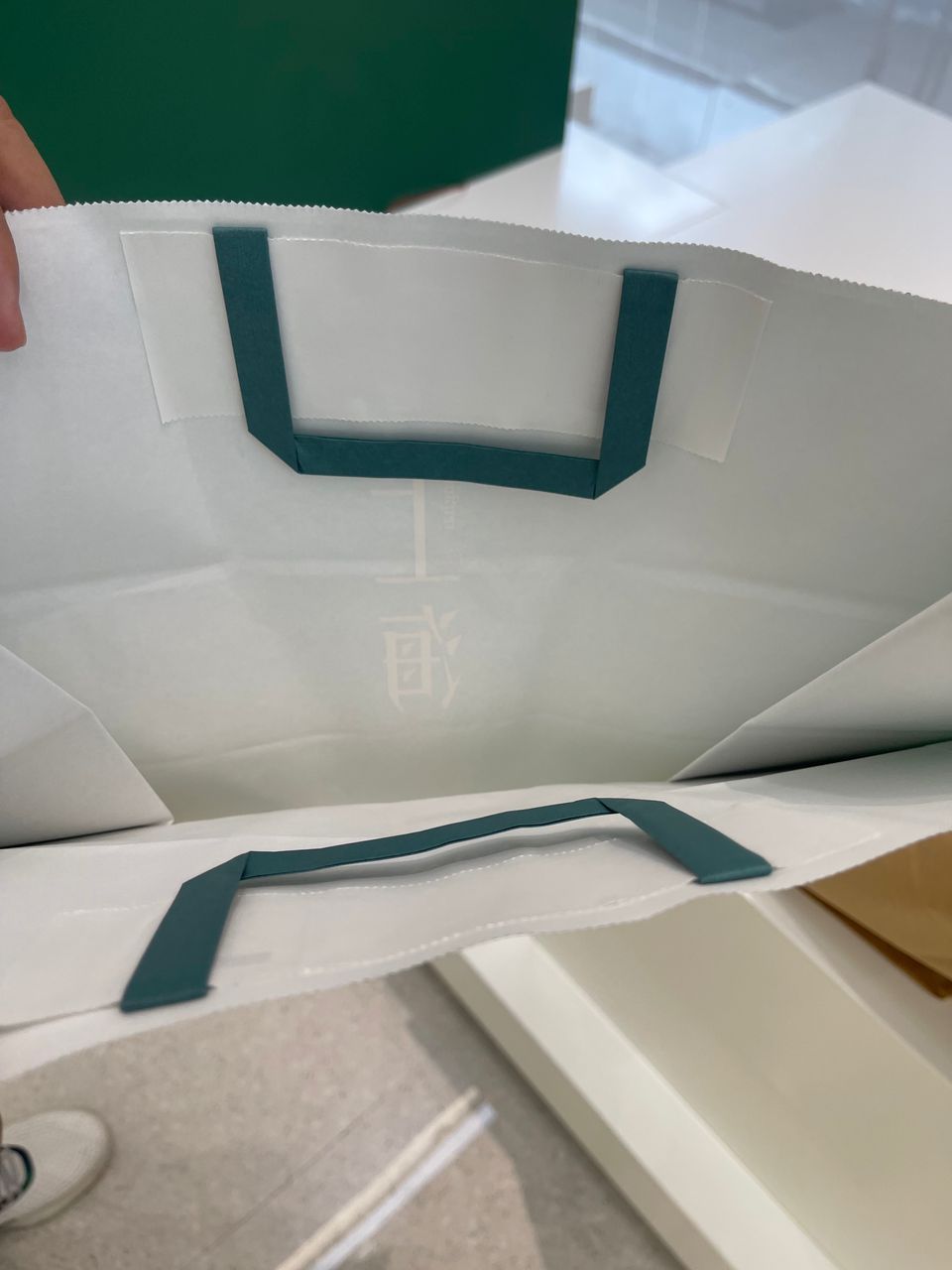

Кроме того, машины разделяются по типу укладки ручки пакета. В обычном исполнении ручка пакета расположена снаружи. В более дорогом исполнении машины, ручка укладывается внутрь бумажного пакета, что может быть более удобным при дальнейшей укладке и транспортировке пакетов.

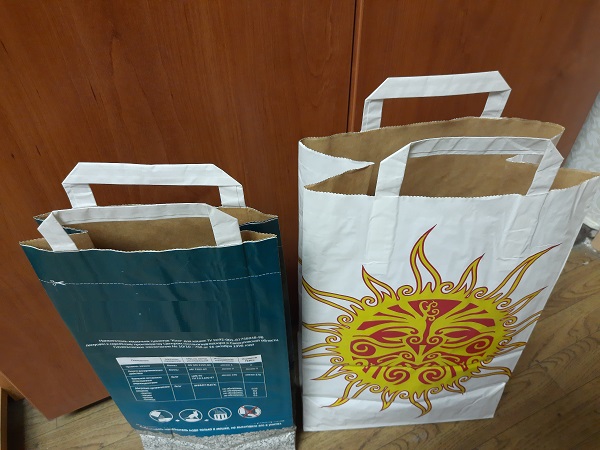

В случае изготовления двухслойных пакетов, машины опционально поддерживают возможность межслоевой вклейки ручки.
Основные характеристики (применительно к серии SMART, с автоматизированными настройками):
| Формат | 330 | 400 | 450 | 460 | 560 |
| Диаметр бобины на подаче, мм | ≤1500 | ||||
| Посадочный диаметр бобины, мм | 76 | ||||
| Плотность бумаги, г/м2 | 80-140 | 90-140 | |||
| Ширина лицевой части пакета, мм
(с ручкой / без вклейки ручки) |
200-330
150-330 |
200-400
150-400 |
20-450
150-450 |
220-460
220-460 |
280-560
280-560 |
| Длина рукава пакета, мм
(с ручкой / без вклейки ручки |
280-430
280-530 |
280-550
280-600 |
280-550
280-600 |
320-670
320-770 |
320-670
320-770 |
| Ширина дна пакета, мм | 80-180 | 900-200 | 90-200 | 90-260 | 90-260 |
| Ширина роля, мм | 490/590-1050 | 510/610-1230 | 510/610-1230 | 650-1470 | 770-1670 |
| Высота ручки, мм | 75 | 100 | |||
| Ширина ленты ручки, мм | 12 | 16 | |||
| Ширина роля под ручку, мм | 85 | 95 | |||
| Диаметр бобины под ручку, мм | 1200 | ||||
| Граммаж бумаги под ручку, г/м2 | 70-80 | 80-100 | |||
| Длина патча (усилителя), мм | 160 | 170 | |||
| Ширина патча , мм | 52 | ||||
| Диаметр бобины под патч, мм | 1200 | ||||
| Ширина бобины под патч, мм | 160 | ||||
| Плотность бумаги под патч, г/м2 | 80-110 | ||||
| Макс. скорость, пакетов/ мин. | 150 | 120 | 120 | 120 | 120 |
| Общая мощность, кВт | 25 | 29 | 29 | 29 | 29 |
| Общий вес, т | 20 | 22 | 22 | 23 | 24 |
