Оборудование для производства двухслойных бумажных пакетов

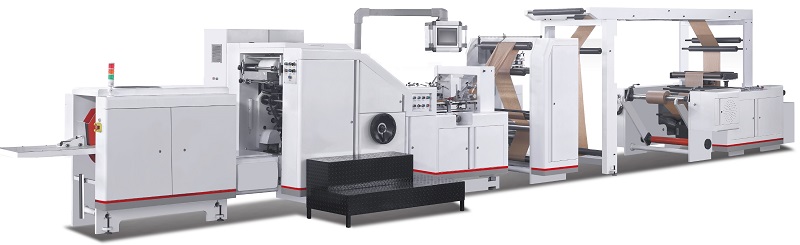

Prima 180D

Производство как однослойных, так и двухслойных бумажных пакетов с прямоугольным дном может быть организовано при помощи пакетоделательных машин серии Prima путем встраивания сдвоенного раската для одновременной подачи двух слоев бумажного полотна. Пакетоделательные машины Prima-180 D/290 D/460 D / 600 D  опционально могут быть доукомплектованы секциями встроенной флексографической печати, секциями высечки для изготовления различного типа клапанов. Заказ оборудования в требуемой комплектации производится единовременно и не предусматривает возможность дальнейшей достройки.

Пакет с клапаном

Особенности конструкции:

  • Раскат для бобин оснащен гидравлическим подъемником бобин для каждого слоя, системой выравнивания бумажного полотна EPC (кромкодержателем) и контроля натяжения полотна. Крепление бобин осевое, посредством пневмовала.
  • Управление на базе программируемого контроллера, ввод параметров производится посредством сенсорного дисплея консольного типа.
  • Электронная система клеенанесения на продольный шов бумажной трубы PRONO, подача клея как на склейку трубы, так и на склейку дна.
  • Сервопривод и электроника Innovance, опционально Siemens, Mitsubishi. Датчики оптического контроля компании SICK (Германия).  Базовая комплектация включает опцию работы по фотометкам.
  • Механическая регулировка по ширине направляющей (шаблона), задающей форму трубы бумажного пакета на форматах 290, 460 и 600. Как результат, исключается необходимость замены доски при перенастройке машины с одного типоразмера пакетов на другой.

Основные технические параметры:

  Модель пакетоделательной машины Prima-180 D Prima-290 D Prima- 460D
  Ширина бумажного полотна, мм ≤ 600 320 ÷ 930 600 ÷1300
  Отрезная длина трубы пакета, мм 190 ÷ 370 270 ÷ 520 270 ÷520
  Ширина пакета, мм 80 ÷ 180 100 ÷ 280 220 ÷460
  Длина пакета, мм 190 ÷ 370 225 ÷ 470 225 ÷470
  Ширина дна пакета, мм 50 ÷ 100 60 ÷ 160 60 ÷ 180
  Плотность бумаги, г/м² 45 ÷ 120 60 ÷ 160 60÷ 180
  Производительность, шт./мин ≤180 ≤160 ≤150
  Макс. диаметр бобины, мм ≤ 1400 ≤ 1500 ≤ 1500
  Внутренний диаметр бобины, мм 76 76 76
  Максимальная раб. скорость, шт/мин ≤ 180 ≤ 160 ≤ 150
  Потребляемая мощность, кВт  10 13 15
  Масса, кг 4 500 7 500 9000
  Габариты, мм 7700 х 1700 х 2100 9600 х 2500 х1800

Некоторые виды производимой  продукции:

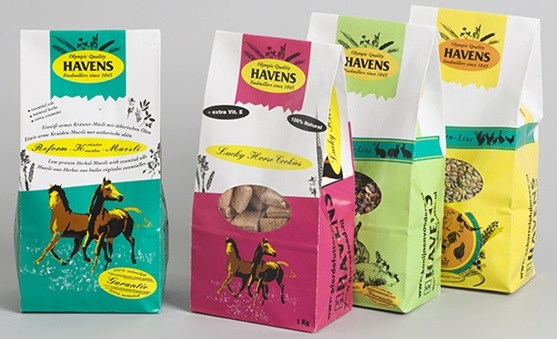

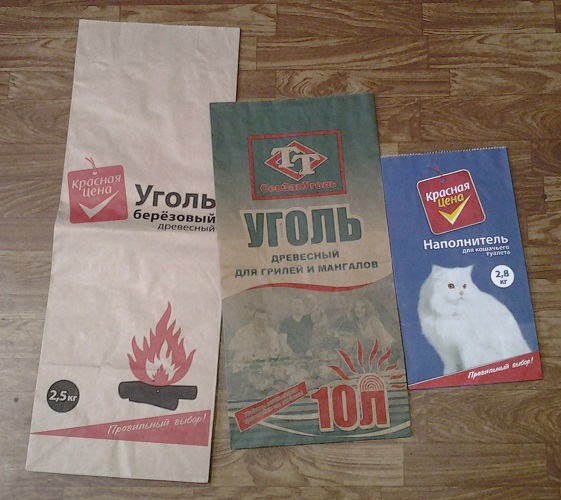

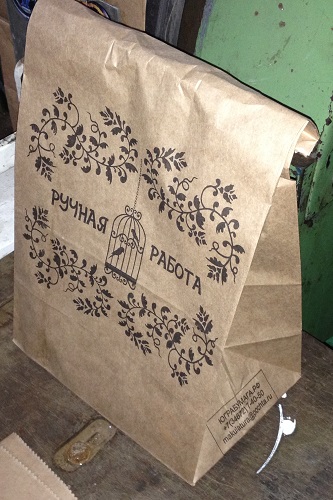

Многослойные бумажные пакеты 2 Бу пакет 2 Бу пакет 1

Пакетоделательная машина формат 290 + 4 цвета + 2 слоя (2018 г.)

Пакетоделательная машина формат 180 + 6 цветов + 2 слоя (2015 г.)
